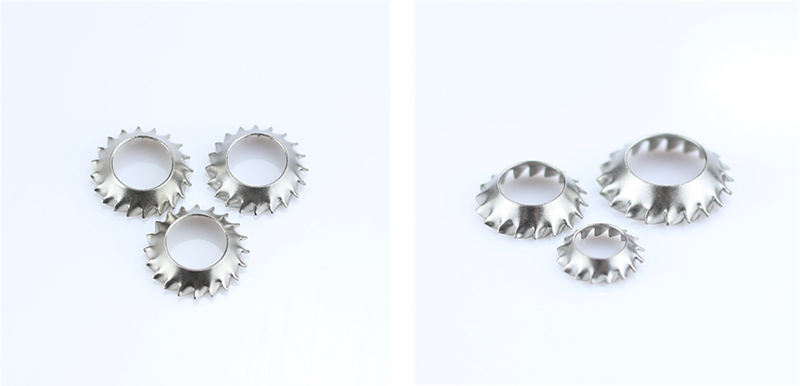

Mga Toothed Lock Washer na May Countersunk

Ang istruktura ng ganitong uri ng Toothed lock washers na may countersunk ay mauunawaan ng mga pangunahing tampok nito. Ang bawat bahagi ay nagtutulungan upang makamit ang maayos na pag-install, elastic pre-tightening, at malakas na anti-loosening.

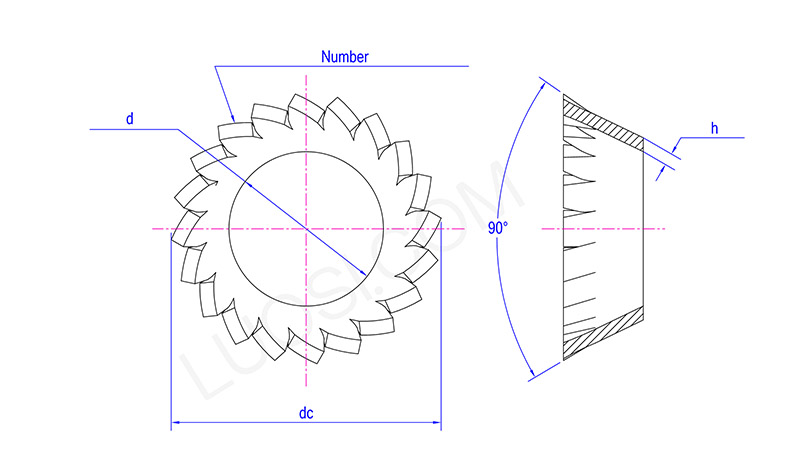

Profile ng Countersunk

Ang panloob na butas ng Toothed lock washers na may countersunk ay machined na may 45° standard countersunk chamfer, na tumutugma sa conical angle ng standard countersunk screws. Ito ay angkop para sa countersunk cross-head at countersunk hexagonal screws.

Sa panahon ng pag-install, ang washer ay ganap na ipinasok sa countersunk hole ng workpiece, na nagpapahintulot sa ulo ng tornilyo na maging flush o bahagyang mas mababa kaysa sa ibabaw ng workpiece.

Function: Upang matiyak na ang ibabaw ng pagpupulong ay patag at makinis, walang anumang mga protrusions, at hindi nagiging sanhi ng kakulangan sa ginhawa kapag hinawakan, o nakakasagabal sa iba pang mga bahagi.

Conical / Dished Body

Ang Toothed lock washers na may countersunk ay may conical na umbrella-like structure sa free state (na ang gitna ay mas mataas at ang mga gilid ay mas mababa, o ang gitna ay mas mababa at ang mga gilid ay mas mataas, depende sa partikular na disenyo), at ito ay may likas na kakayahang mag-deform nang elastis.

Kapag ang tornilyo ay hinihigpitan, ang conical na istraktura ay pipi, na bumubuo ng tuloy-tuloy na axial rebound force.

Function: Nagbibigay ng nababanat na preload, binabayaran ang mga puwang na dulot ng thermal expansion, pagkasira o pagkasira ng materyal, at pinipigilan ang bolt na lumuwag.

Panlabas na Serrated Ngipin

Sa panlabas na circumference ng Toothed lock washers na may countersunk, mayroong pare-parehong pag-aayos ng isang hilera ng matalas na radial na ngipin. Ang hugis ng ngipin ay matalim at regular, na ang mga dulo ng ngipin ay nakaturo palabas.

Kapag humihigpit, ang mga ngipin ay kumagat sa ibabaw ng workpiece (o ang contacting metal plane), na bumubuo ng maramihang mga punto ng mechanical locking, makabuluhang pinatataas ang friction resistance at pinipigilan ang turnilyo mula sa pag-ikot at pagluwag mula sa ugat nito.

Function: Upang labanan ang rotational loosening dulot ng vibration o impact.

Ang mga ngipin ay maaaring tumusok sa pintura, oxide layer o coating, sa gayon ay lumilikha ng isang electrical grounding path.

Pinagsamang closed-loop na istraktura ng katawan

Ang buong piraso ay walang bukas o joints, at nabuo sa pamamagitan ng iisang proseso ng stamping. Ito ay pantay na nai-stress at malamang na hindi masira. Ito ay may malakas na structural stability kahit na sa ilalim ng pangmatagalang kondisyon ng vibration.

Flat na sumusuporta sa ibabaw ng base

Ang ilalim na ibabaw na nakikipag-ugnayan sa workpiece ay isang makinis na eroplano na walang burr. Hindi ito makakamot ng sheet na metal, aluminyo, pininturahan na mga bahagi, o mga plastik na bahagi, at angkop para sa tumpak at hitsura ng pagpupulong.
