Dalawang Fold Self Locking Washer

Ang Two fold self locking washers na ibinigay ng pabrika ng Xiaoguo® ay umaalis sa kumbensyonal na paraan ng pag-lock at nagpatibay ng anti-loosening na prinsipyo ng tensyon sa halip na friction, na makabuluhang nagpapahusay sa pagganap.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang pangunahing prinsipyo ng anti-loosening ng Two fold self locking washers ay nakasalalay sa: mapanlikhang pag-convert ng mapaminsalang enerhiya na dulot ng vibration sa puwersang kinakailangan para sa pag-lock. Sa halip na umasa sa tradisyonal na paraan ng paggamit ng retaining ring upang maiwasan ang pagluwag sa pamamagitan ng "friction", isang mas matalinong mekanismo ang pinagtibay:

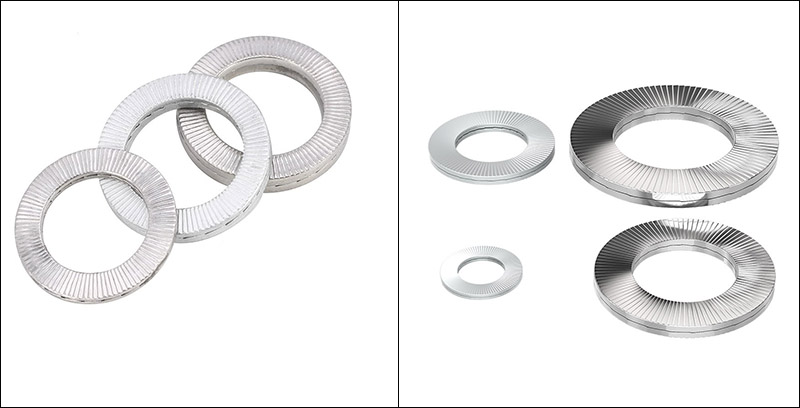

Two Fold Self Locking Washers

（1）Paunang paghihigpit: Doble-sided positioning

Sa panahon ng pag-install, ang mga hugis-wedge na ibabaw ng dalawang washer ay nakahanay sa isa't isa at ginagamit nang magkapares.

External fixation: Kapag humihigpit, ang radial fine teeth sa panlabas na ibabaw ng Two fold self locking washers ay mahigpit na kakagat sa ulo ng nut/bolt at sa ibabaw ng workpiece, malapit na tinatakan ang contact surface at pinipigilan ang pagdulas.

Panloob na pagpapanatili: Sa puntong ito, ang mga hugis na wedge na ibabaw (malalaking ngipin) sa mga panloob na gilid ng dalawang washer ay malapit na nakikipag-ugnayan sa isa't isa, ngunit walang kamag-anak na paggalaw na naganap, kaya nagbibigay ng espasyo para sa kasunod na mekanikal na pagkilos.

（2）Nagti-trigger ng pag-loosening: Maling pagkakahanay sa halip na madulas

Kapag ang kagamitan ay gumagana sa isang vibrating na kapaligiran, ang nut ay nagsisimulang magpakita ng isang napakakaunting pagkahilig na lumuwag.

Dahil sa katotohanan na ang puwersa ng friction ng mga panlabas na radial na ngipin ay mas malaki kaysa sa panloob na hugis-wedge na ibabaw, ang paggalaw ay hindi magaganap sa pagitan ng nut at ng Two fold self locking washers.

Ang tanging kilusan ay ang dalawang washers ay "slide out of place" laban sa isa't isa kasama ang hugis-wedge na ibabaw sa panloob na bahagi.

（3）Pagkamit ng self-locking: Ang susi sa wedge effect

Kapag ang kagamitan ay nag-vibrate o nakakaranas ng pabagu-bagong pwersa, ang malakas na counterforce na nabuo ng hugis-wedge na ibabaw ay agad na kinakansela ang mga vibrations na ito. Pinipigilan nito ang pag-ikot ng bolt sa kabaligtaran na direksyon at ginagawang lakas ng pag-lock ng Two fold self locking washers mismo ang vibration energy, na nakakamit ang epekto ng "pahigpit nang pahigpit habang nanginginig", at sa gayon ay pinipigilan ang pagluwag mula sa ugat nito.

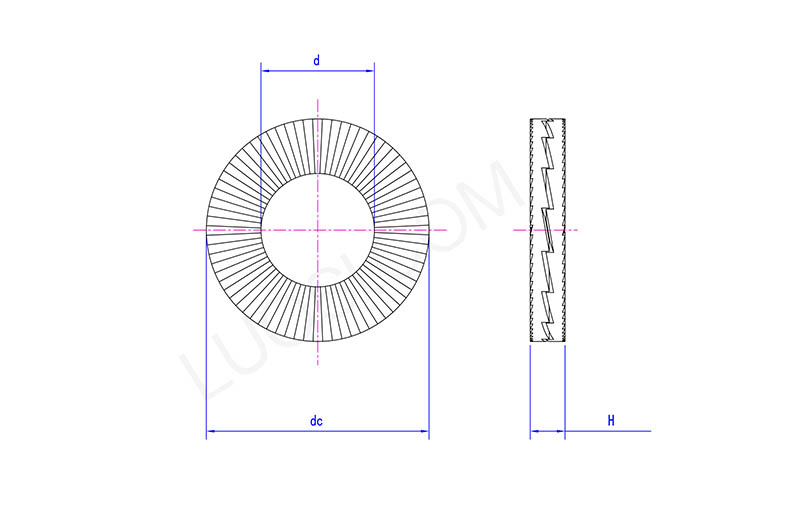

Two Fold Self Locking Washers

Mon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
