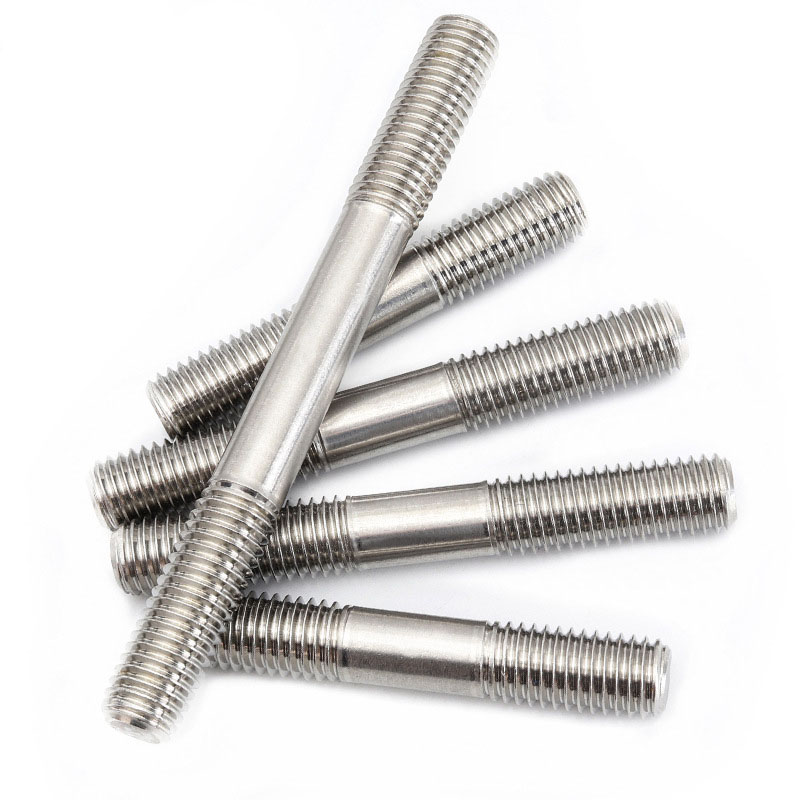

Uri B Double End Stud

Ang mga type B na double end stud ay may mga sinulid sa magkabilang dulo at isang pinakintab na baras sa gitna. Ang diameter ng pinakintab na baras ay humigit-kumulang katumbas ng pitch diameter ng thread at may mahusay na flexibility. Ang mga stud na ginawa ng supplier ng Xiaoguo® ay matibay at sumusunod sa pamantayan ng pagpapatupad ng GB/T 900-1988.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Type B double end stud ay isang metal rod na may mga sinulid sa magkabilang dulo. Ang mga haba ng mga thread sa magkabilang dulo ay magkakaiba, na maaaring umangkop sa mga materyales sa koneksyon ng iba't ibang kapal. Ang diameter ng gitnang makinis na bahagi ng baras ay kapareho ng sa thread, na ginagawa itong napaka-flexible na gamitin.

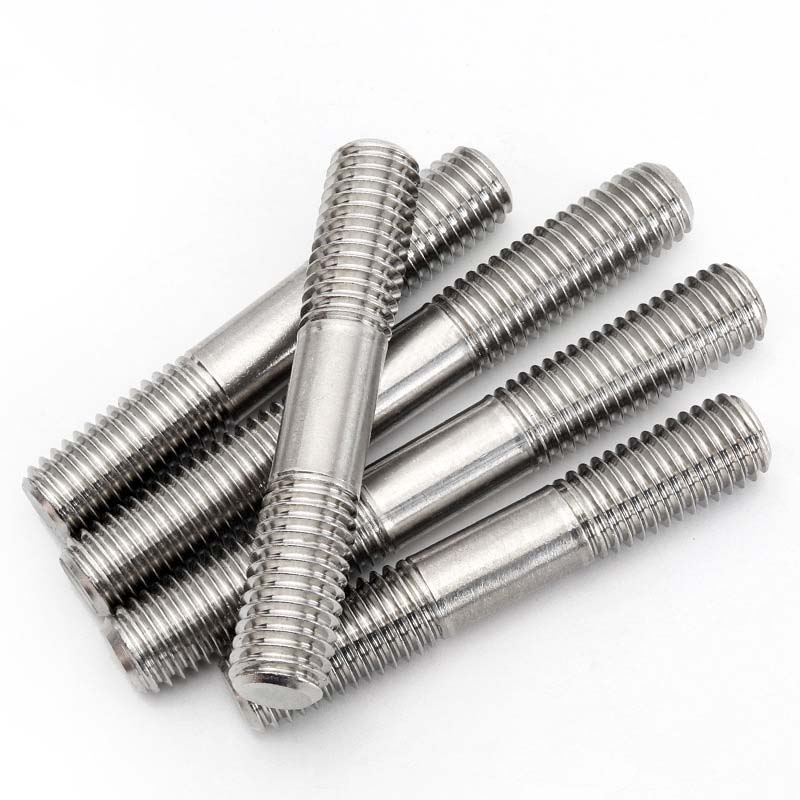

Type B Double End Stud

Mga aplikasyon at parameter

Ang mga type B na double end stud ay ginagamit sa industriya ng pagmamanupaktura ng makinarya. Kapag nag-assemble ng machine tool, gamitin ito upang ayusin ang worktable at ang kama. I-screw ang maikling dulo sa sinulid na butas ng kama, at pagkatapos na dumaan ang mahabang dulo sa worktable, higpitan ito ng isang nut. Maaari itong makatiis sa panginginig ng boses sa panahon ng pagproseso.

Kapag nag-aayos ng motor, ginagamit ang mga uri ng B stud upang palitan ang takip sa dulo. Ang maikling dulo ay naayos sa pabahay ng motor, at ang mahabang dulo ay konektado sa dulo ng takip upang matiyak na ang dulong takip ay hindi lumuwag kapag ang motor ay tumatakbo at protektahan ang mga panloob na bahagi. Maaari nilang mapaglabanan ang panginginig ng boses at bigat sa panahon ng pagpapatakbo ng kagamitan, maiwasan ang paglipat ng kagamitan, at matiyak ang kaligtasan ng produksyon.

Nalutas ng B double end stud na ito ang problema sa pagkakahanay. Una, ganap na i-tornilyo ang mga stud sa isang bahagi, pagkatapos ay ayusin ang posisyon, at sa wakas ay higpitan ang nut sa libreng dulo. Ito ay mahalaga para sa pag-leveling ng mekanikal na base sa hindi pantay na shims. Maaari nilang pantay na ipamahagi ang pagkarga. Ang pare-parehong meshing ng mga thread sa magkabilang dulo ay maaaring maiwasan ang hindi pantay na stress sa support system o bridge joints.

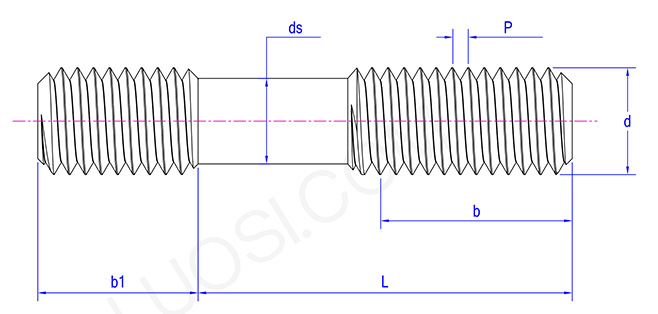

Mga parameter ng produkto

Mon	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 max	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Mga kalamangan

Ang type B double end studs ay ang malakas nitong adaptability. Dahil ang mga haba ng mga thread sa magkabilang dulo ay magkakaiba, ang isang mas makapal na bahagi ng base ay maaaring i-screw sa isang gilid, at ang isang mas manipis na bahagi ay maaaring maayos na may isang nut sa kabilang panig, nang hindi nangangailangan ng karagdagang mga washer. Halimbawa, kapag inaayos ang base ng kagamitan, ang maikling dulo ay inilalagay sa kongkretong pundasyon, at ang mahabang dulo ay dumadaan sa likod na takip at hinihigpitan ng isang nut. Ang operasyon ay simple.
