Ibabang Projection Weld Screw

Ang ibabang projection weld screw ay maaaring i-welded sa ibabaw ng metal, at ang sinulid na dulo nito ay maaaring gamitin para sa pagkonekta ng iba pang mga bahagi. Ang mga ito ay angkop para sa mga lugar kung saan ang mga mekanikal na kagamitan, mga frame ng bakal o mga panel ng industriya ay nangangailangan ng matibay at permanenteng base. Ang Xiaoguo® ay isang maaasahang tatak, ang mga produkto ay nakakatugon sa mga nauugnay na pamantayan ng kalidad.

Modelo:QC/T 598-1999

Magpadala ng Inquiry

Paglalarawan ng Produkto

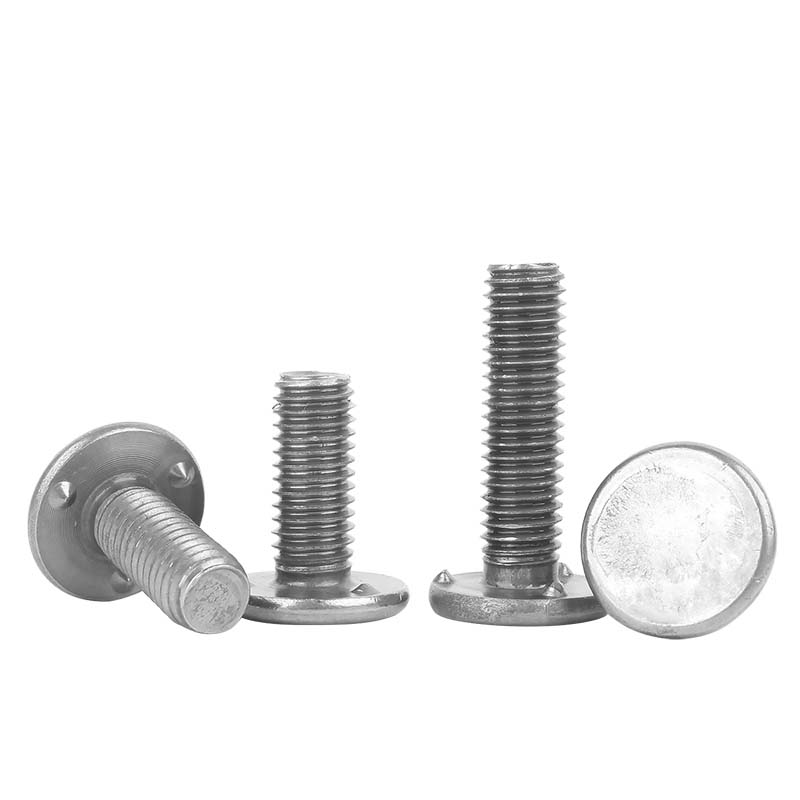

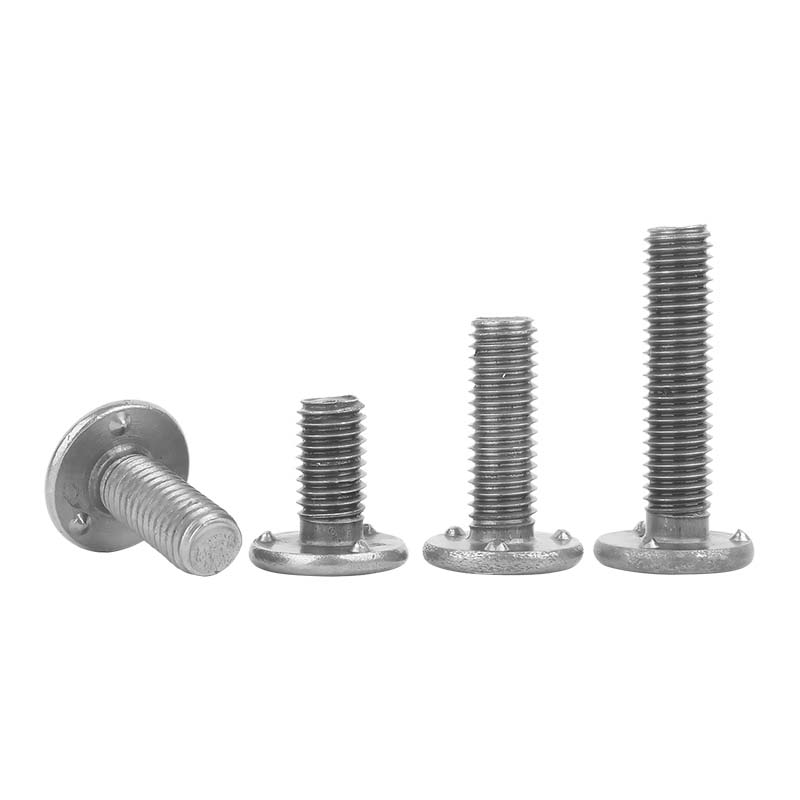

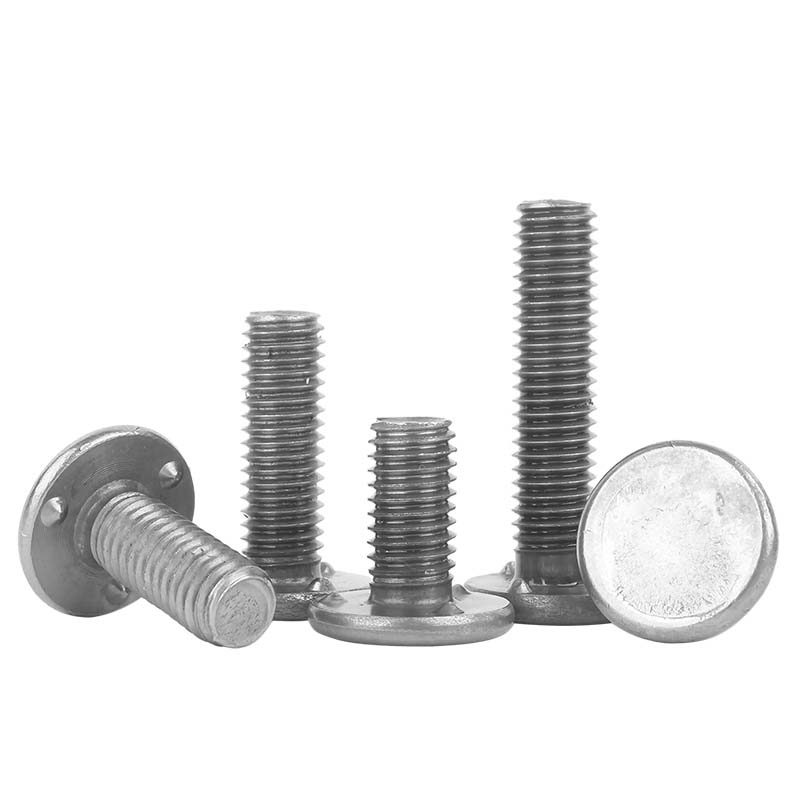

Ang ulo ng bottom projection weld screw ay pabilog, makinis at regular, na may mga welding point, at ginagamit sa mga sitwasyon tulad ng welding at fixation. Ang tornilyo ay cylindrical sa hugis, na may regular na mga thread sa ibabaw nito. Ang mga thread ay tuloy-tuloy at pare-pareho.

Mga parameter ng produkto

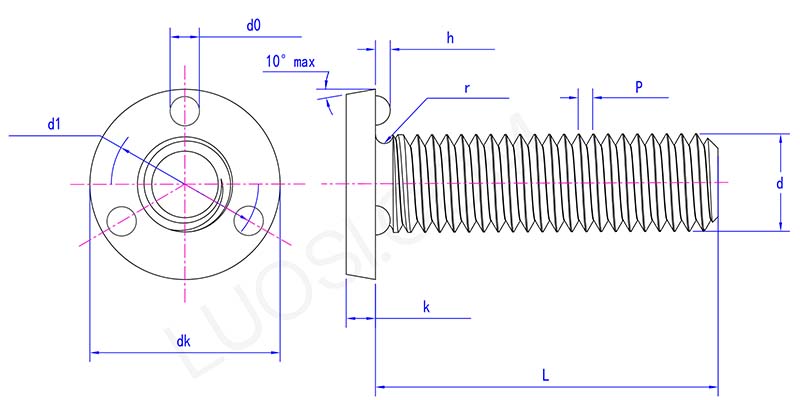

bottom projection weld screw parameter

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Mga aplikasyon

Kapag gumagawa ng mga proyektong istruktura ng bakal tulad ng mga tulay at malalaking gusali, ginagamit ang mga pang-ilalim na projection weld screws. Maaari nilang matiyak na ang lahat ng mga bahagi ng istraktura ng bakal ay ligtas na konektado, may kakayahang makatiis ng malalaking karga at stress, at ginagarantiyahan ang kaligtasan at katatagan ng istraktura ng gusali.

Ang pagpupulong ng lahat ng uri ng mekanikal na kagamitan ay hindi magagawa nang walang projection weld screws. Halimbawa, ang iba't ibang bahagi ng kagamitan tulad ng mga kagamitan sa makina, makina, at malalaking makinarya ay mahigpit na konektado sa pamamagitan ng mga bolts upang matiyak ang normal na operasyon ng makinarya. Halimbawa, sa panahon ng proseso ng pagpupulong ng makina, ang mga bolts ay ginagamit upang tumpak na ikonekta ang iba't ibang mga bahagi, na tinitiyak ang katatagan at pagiging maaasahan ng engine sa panahon ng operasyon.

Ang projection weld screw ay ginagamit sa industriya ng petrochemical. Para sa mga koneksyon ng iba't ibang kagamitan tulad ng mga tangke ng imbakan, pipeline, balbula, atbp., kinakailangan ang mga espesyal na bolt na may mataas na temperatura at lumalaban sa kaagnasan. Ang mga bolts na ito ay maaaring matiyak ang matatag na operasyon ng kagamitan sa mga kumplikadong kemikal na kapaligiran at maiwasan ang mga aksidente tulad ng mga pagtagas.

Tampok ng produkto

Ang mga weld point ng bottom projection weld screws ay maaaring gamitin upang i-pre-weld ang bolts papunta sa workpiece, na nagpapadali sa mga susunod na operasyon ng pagpupulong. Ang tornilyo ay may regular at tuluy-tuloy na pare-parehong mga thread, na maaaring itugma samaniat iba pang mga bahagi. Maaari silang iakma sa mga materyales na may iba't ibang kapal at matugunan ang iba't ibang mga kinakailangan sa pagpupulong.
