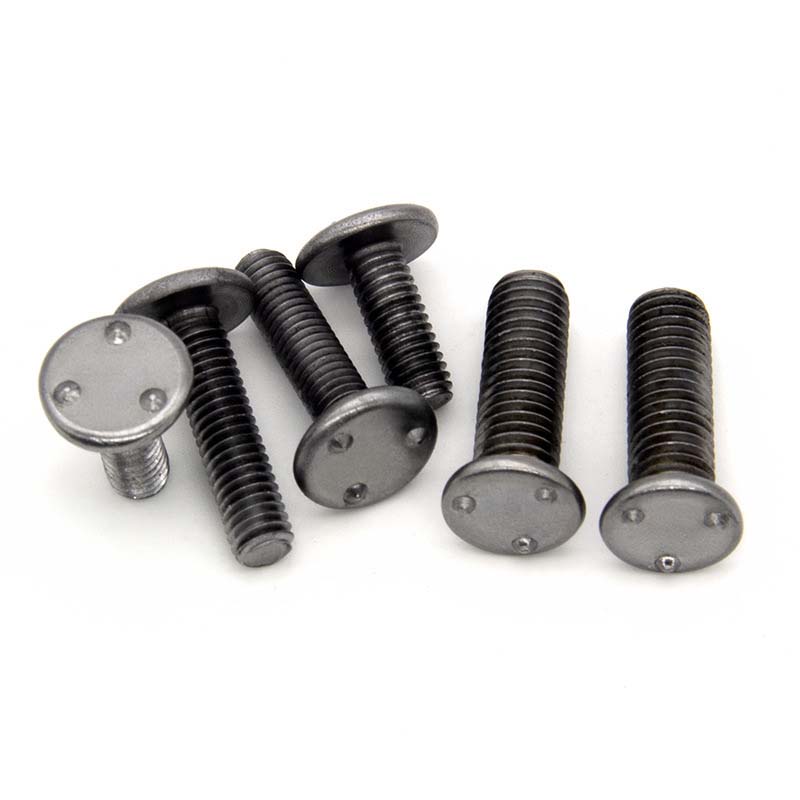

Top Projection Weld Screw

Ang tuktok na projection weld screw ay partikular na idinisenyo para sa face butt welding. Ang ibabaw ng bolt ay nagtatampok ng maliliit na protrusions na maaaring matunaw at mag-bonding sa ibabaw ng metal. Angkop ang mga ito para sa mga bahagi ng sasakyan, mga bahagi ng de-koryenteng frame, o mga panel ng metal. Nagbibigay ang supplier ng Xiaoguo® ng mga libreng sample.

Modelo:Q 199-1999

Magpadala ng Inquiry

Paglalarawan ng Produkto

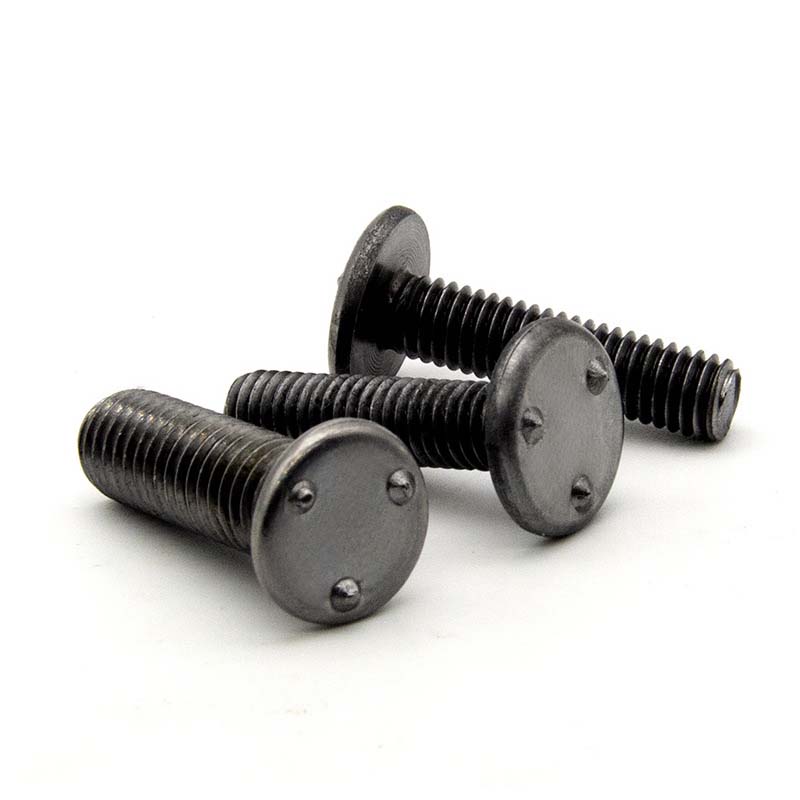

TAng tuktok na projection weld screw ay pangunahing binubuo ng isang turnilyo at isang ulo na may nakausli na welding platform. Ang bahagi ng tornilyo ay may karaniwang mga thread, at sa itaas ay may isang tiyak na numero at hugis ng mga welded protrusions, na lahat ay may parehong taas.

Kalamangan at Aplikasyon

Ang nibs over head projection weld screw na ito ay parehong malakas at mahusay. Sa panahon ng proseso ng hinang, ang kasalukuyang ay puro sa convex welding platform, na nagbibigay-daan sa mga bolts at mga welded na bahagi na mahigpit na konektado nang magkasama sa mas maikling oras kaysa sa mga ordinaryong pamamaraan ng hinang. Ang tatlong convex welding station ay makakatulong sa mga bolts na awtomatikong mahanap ang kanilang mga tamang posisyon.

Ang mga nangungunang projection weld screw ay ginagamit sa industriya ng pagmamanupaktura ng sasakyan. Sa paggawa ng mga katawan ng kotse, ang ganitong uri ng bolt ay malawakang ginagamit upang ikonekta ang iba't ibang mga bahagi. Halimbawa, sa pag-install ng mga upuan ng kotse. Una, ang bolt ay hinangin sa katawan ng kotse sa pamamagitan ng nakausli na hinang. Pagkatapos, ang mga butas sa pag-install ng upuan ay nakahanay sa bolt, at ang isang nut ay hinihigpitan upang ligtas na ayusin ang upuan, na tinitiyak na ang upuan ay hindi manginig sa panahon ng paggalaw ng kotse.

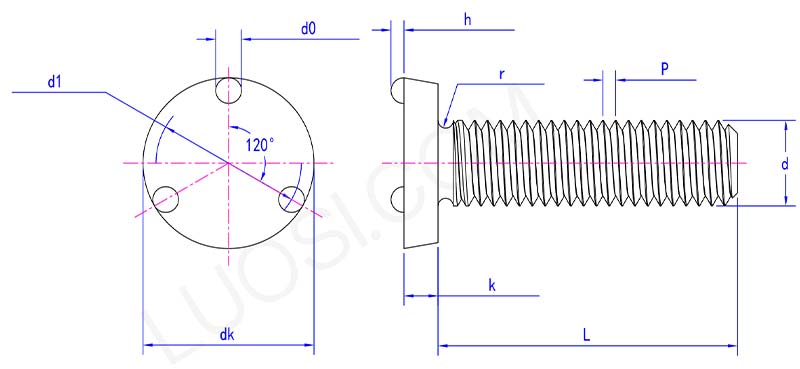

top projection weld screw parameter

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Ang weld screw ay ginagamit sa paggawa ng mga kagamitan sa kusina. Sa panahon ng proseso ng pagmamanupaktura ng mga kagamitan sa kusina, gaya ng paggawa ng mga device tulad ng mga oven, microwave oven, at dishwasher, ginagamit ang mga ito. Kapag nag-i-install ng heating tube supports, tray guides at iba pang mga bahagi sa loob ng oven, ang mga ito ay hinangin muna sa inner liner o outer shell ng oven, at pagkatapos ay ang mga kaukulang bahagi ay aayusin sa pamamagitan ng pag-screwing sa mga ito sa sinulid na bahagi ngang bolts.

Mga Tampok ng Produkto

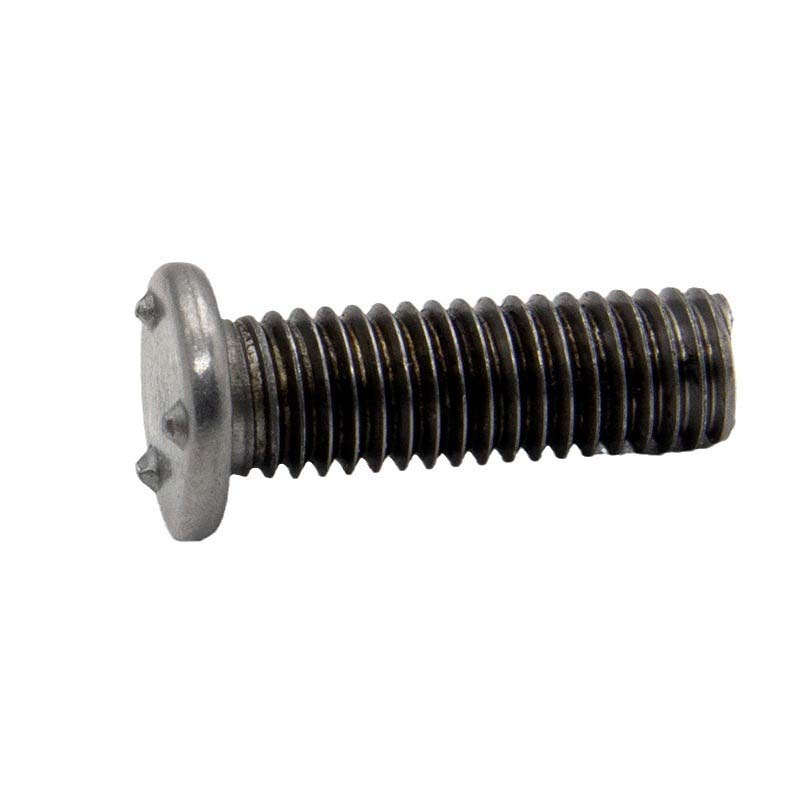

Ang pinakanatatanging katangian ng tuktok na projection weld screw ay ang natatanging nakausli na welding platform sa ulo. Ang mga spot welding machine na ito ay may mga regular na hugis at pare-parehong laki. Sa panahon ng proseso ng hinang, maaari nilang tumpak na i-concentrate ang kasalukuyang, tinitiyak ang isang matatag at maaasahang resulta ng hinang na may garantisadong kalidad ng hinang. Dahil sa pagkakaroon ng convex welding station, ang pinsala sa ibabaw ng mga welded na bahagi sa panahon ng proseso ng hinang ay medyo maliit, at ang hitsura at pagganap ng mga welded na bahagi ay maaaring mas mahusay na mapanatili.
