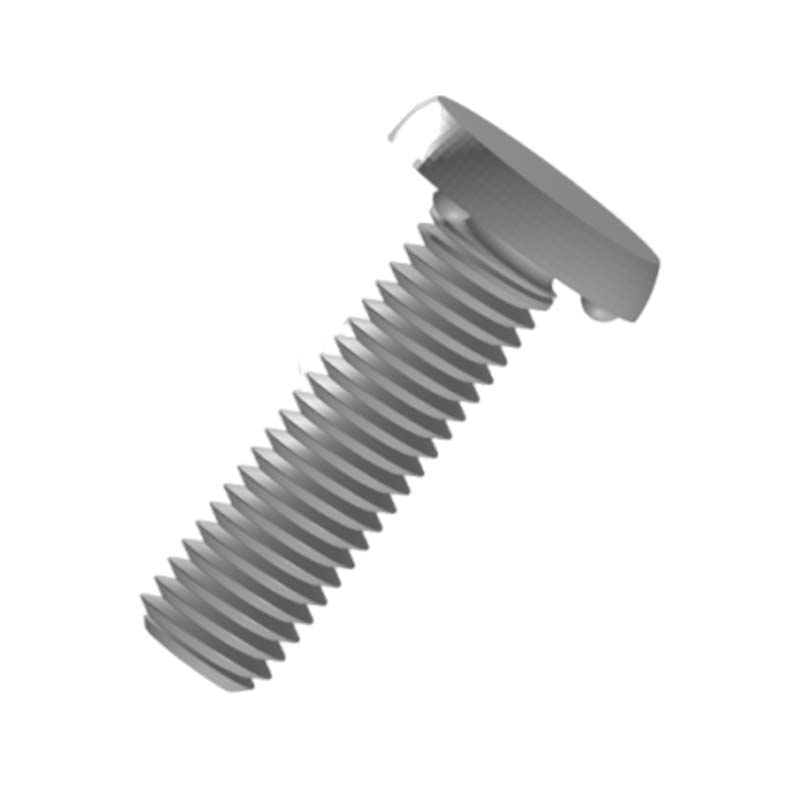

Round Head Projection Weld Screw

Ang mga round head projection weld screw ay maaaring i-welded nang mahigpit sa ibabaw ng metal, na may mga thread sa itaas, at maaaring gamitin upang ikonekta ang iba pang mga bahagi. Angkop ang mga ito para sa mekanikal na kagamitan, steel frame o pang-industriyang panel. Ang Xiaoguo® ay isang tagagawa ng fastener na may higit sa sampung taong karanasan at kumpletong mga kwalipikasyon sa pag-export.

Modelo:Q 198-2012

Magpadala ng Inquiry

Paglalarawan ng Produkto

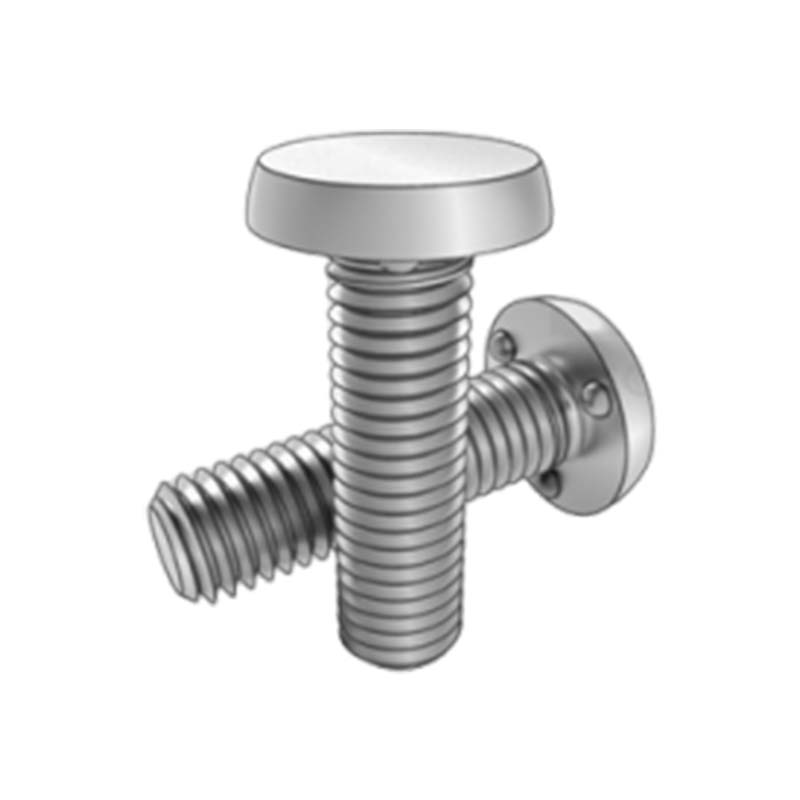

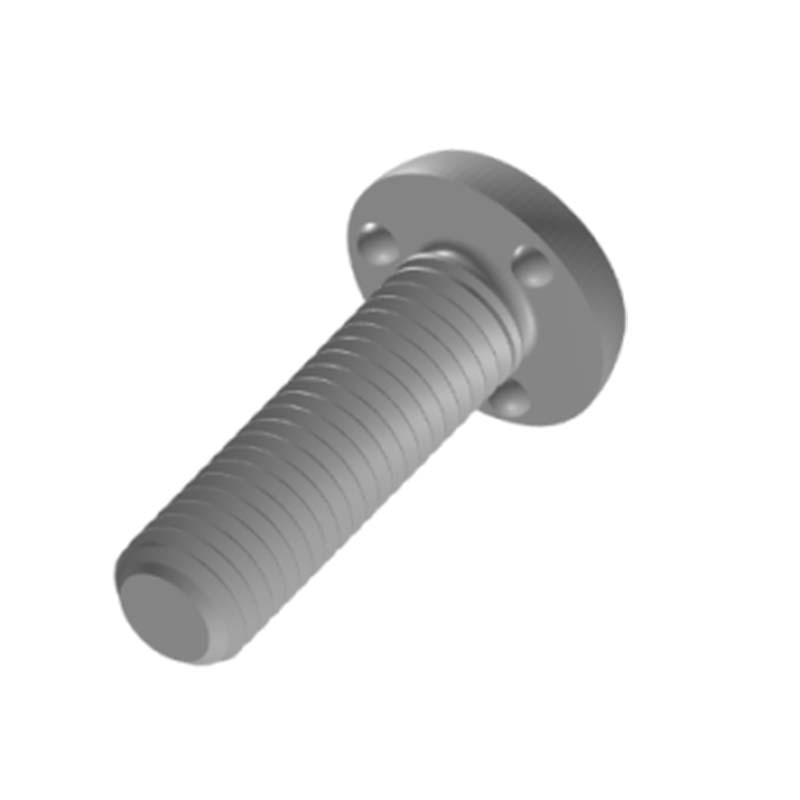

Ang round head projection weld screws ay binubuo ng isang sinulid na pamalo at isang mas malaking laki ng flange. Ang sinulid na bahagi ng baras ay may karaniwang mga sinulid at maaaring magkasya nang mahigpit sa katugmang nut. Kung ikukumpara sa mga ulo ng ordinaryong bolts, ito ay mas malaki, mas makapal, kadalasang pabilog, at may makinis na ibabaw.

Mga tampok at aplikasyon

Ang pinakatanyag na tampok ng round head projection weld screw ay ang malakas na hinang nito at mahusay na katatagan ng koneksyon. Sa pamamagitan ng proseso ng hinang, ang mga bolts ay maaaring matatag na pinagsama sa weldment, na bumubuo ng isang napaka-matatag na koneksyon, na makabuluhang binabawasan ang panganib ng pag-loosening. Ang malaking flange nito ay maaaring tumaas ang lugar ng pakikipag-ugnay sa weldment. Kapag pinipigilan ang nut, ang presyon ay maaaring pantay na ibinahagi, maiwasan ang labis na presyon sa ibabaw ng weldment, na pumipigil sa weldment na masira o ma-deform.

Nagtatampok ang weld screw na ito ng flange plate. Ang hugis at sukat ng flange plate ay maingat na idinisenyo, na may mga gilid na posibleng may partikular na curvature o mga espesyal na istruktura. Sa panahon ng hinang, maaari itong mas mahusay na sumunod sa hinang at mapahusay ang epekto ng hinang. Ang katumpakan ng pagpoproseso ng thread ay mataas, at ito ay magkasya nang mahigpit sa nut, na tinitiyak ang epekto ng paghigpit pagkatapos ng pag-install. Ang pangkalahatang disenyo ng istruktura ay nagbibigay-daan sa bolt na mahusay na ilipat ang puwersa sa weldment kapag nasa ilalim ng stress.

Sa larangan ng pagmamanupaktura ng automotive, malawakang ginagamit ang projection weld screw. Sa paggawa ng chassis ng kotse, ang iba't ibang mga bahagi ng sistema ng suspensyon ay madalas na naayos dito. Halimbawa, kapag ikinonekta ang mga suspension rod, shock absorbers, atbp. sa chassis frame, sila ay unang hinangin sa kaukulang mga posisyon sa frame, at pagkatapos ay ang mga bahagi ng suspensyon ay naka-install sa pamamagitan ng paggamit ng mga thread sa bolts.

Ang round head projection weld screw ay ginagamit sa paggawa ng kagamitan sa kusina. Sa panahon ng proseso ng pagmamanupaktura ng mga kagamitan sa kusina, tulad ng malalaking komersyal na kalan, oven, dishwasher at iba pang mga aparato, ang mga ito ay gagamitin. Halimbawa, kapag nag-i-install ng mga bahagi tulad ng frame ng kalan para sa mga komersyal na kalan at mga panloob na istante ng mga hurno, sa pamamagitan ng pagsasama-sama ng mga ito, ang mga bahaging ito ay maaaring ligtas na mailagay sa pangunahing katawan ng kagamitan.

Mga parameter ng produkto

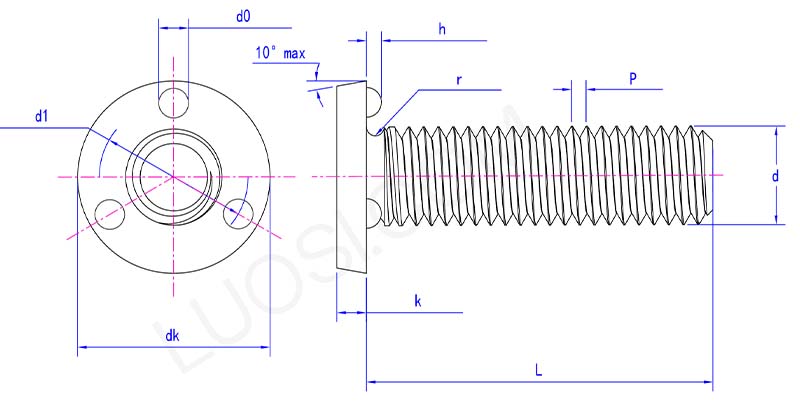

Round head projection weld screws parameter

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4
