Metric Screw Para sa Resistance Projection Welding

Ang metric screw para sa resistance projection welding ay espesyal na idinisenyo para sa resistance spot welding. Ang maliliit na protrusions sa base ay matutunaw sa panahon ng proseso ng hinang, na bumubuo ng isang matatag na bono sa ibabaw ng metal. Ang Xiaoguo® Company ay may sapat na stock na magagamit.

Modelo:BS 7670-1-2004

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang metric screw para sa resistance projection welding ay pangunahing binubuo ng isang tornilyo na katawan at isang ulo na may espesyal na istraktura ng protrusion. Ang bahagi ng katawan ng tornilyo ay may mga karaniwang panukat na mga thread, na maginhawa para sa pagtutugma ng katumbasmanio mga bahagi na may panloob na mga thread.

Mga parameter ng produkto

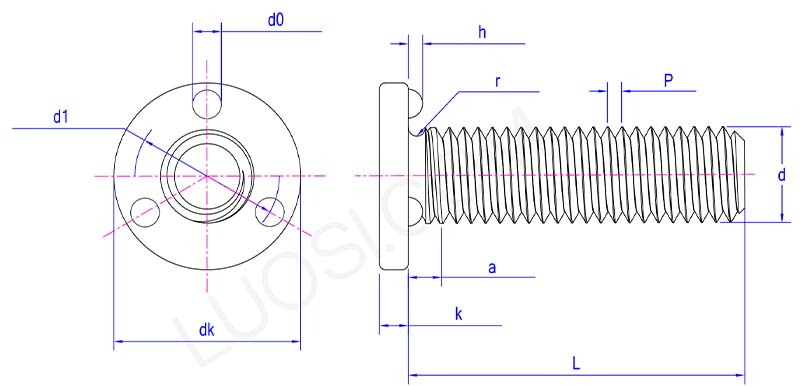

metric screw for resistance projection welding parameter

Mon	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
isang max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 max	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 max	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Mga tampok ng produkto

Ang metric screw para sa resistance projection welding ay ang mga natatanging protrusions sa ulo. Ang mga protrusions na ito ay may mga regular na hugis at pare-parehong laki. Sa panahon ng hinang, maaari nilang tumpak na i-concentrate ang kasalukuyang, tinitiyak ang isang matatag at maaasahang proseso ng hinang at makabuluhang pagpapahusay ng kalidad ng hinang. Dahil sa puro puwersa sa mga protrusions, ang proseso ng welding ay may medyo maliit na thermal impact sa ibang bahagi ng workpiece.

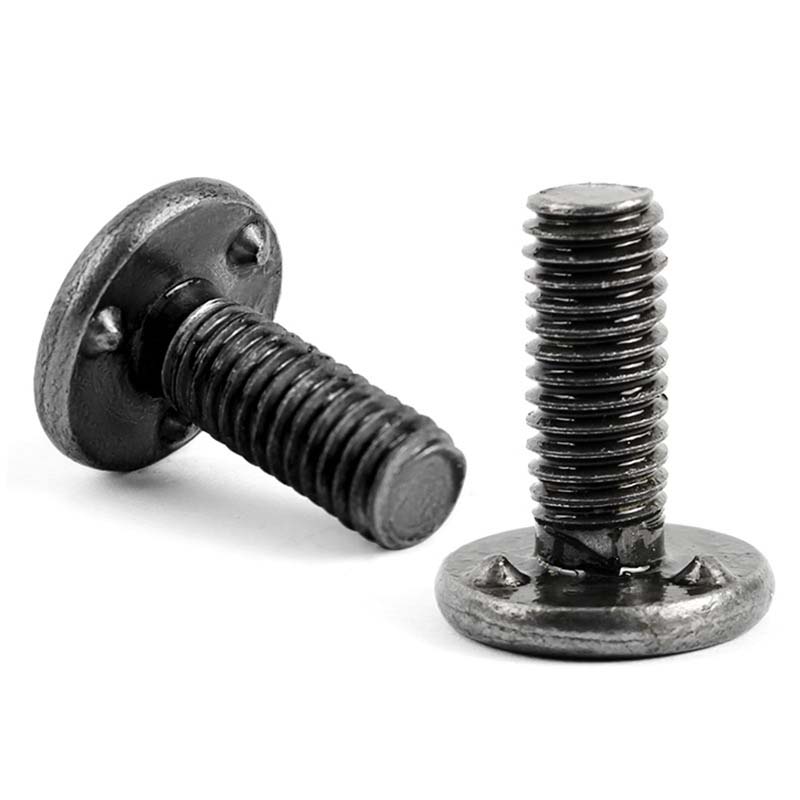

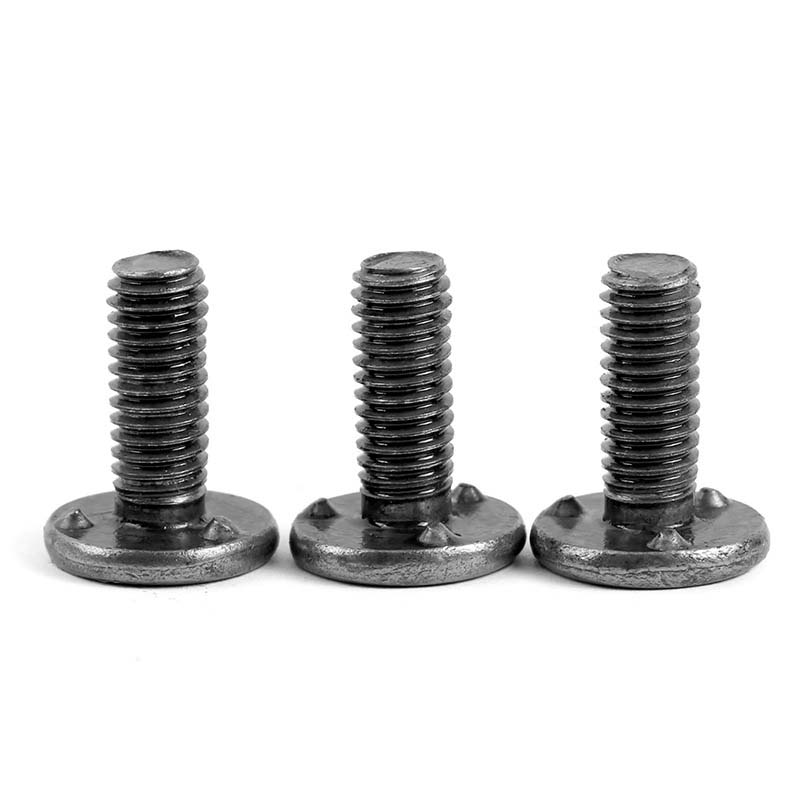

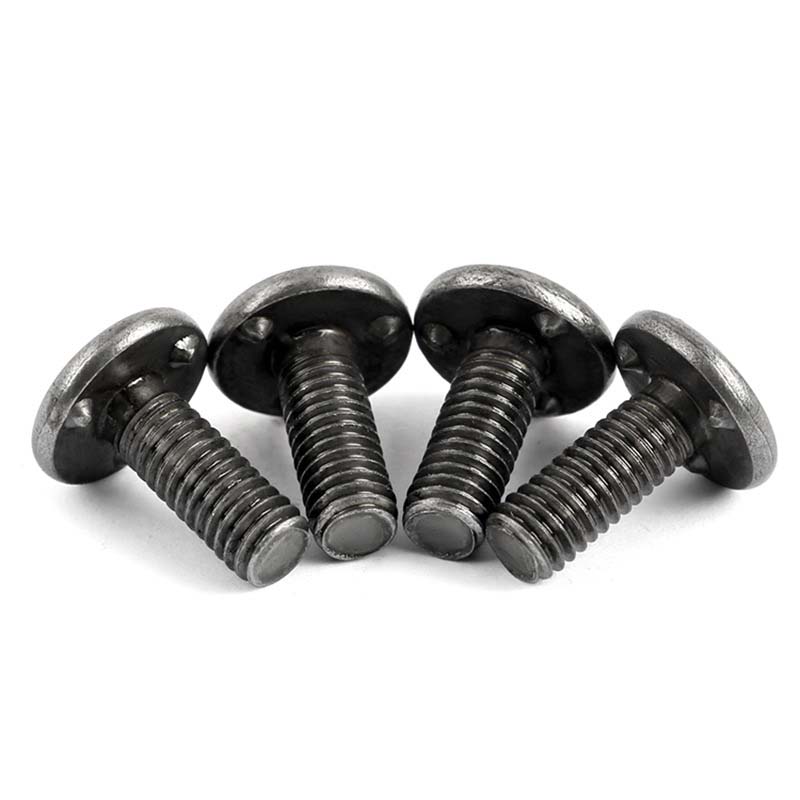

Ang mga metric screw na ito ay may tatlong maliliit na protrusions malapit sa ulo. Gumamit ng welding gun para idiin ang mga ito sa metal. Ang mga protrusions ay agad na ituon ang init, natutunaw ang punto at nagiging sanhi ng pagsasama ng ulo ng tornilyo sa ibabaw. Mabilis itong lumilikha ng isang malakas, flush-mounted threaded point.

Kung ikukumpara sa conventional welding, ang projection weld screw ay nangangailangan ng espesyal na welding gun, ngunit ito ay mas malinis / mas mabilis kaysa sa arc welding studs. Hindi na kailangan ng protective gas o ceramic spacer. Ang plug-in welding ay maaaring tumpak na makontrol ang mga weld point, na tinitiyak ang pare-parehong mga resulta sa bawat oras.

Ang metric screw para sa resistance projection welding ay maaaring gamitin para sa maintenance door ng HVAC pipelines. Gamitin ang mga ito para sa resistance spot welding, na maaaring makamit ang permanenteng pagla-lock. Weld M4 turnilyo sa paligid ng pagbubukas. Ayusin ang inspeksyon na pinto gamit ang lock washer. Ang mga thread ay hindi maluwag kapag ang filter ay pinalitan bawat quarter. Bawasan ang mga tawag sa pagpapanatili ng 90%.
