Projection Underweld Screw

Ang projection underweld screws na ginawa ng Xiaoguo® factory ay partikular na idinisenyo para sa mapaghamong mga operasyon ng welding. Sa mga planta ng pagmamanupaktura, karaniwang ginagamit ang mga ito upang ayusin ang malalaking bahagi, tulad ng mga bahagi ng makina o mga seksyon ng frame. Sumusunod sila sa pamantayan ng pagpapatupad ng QC/T 598-1999.

Modelo:QC/T 598-1999

Magpadala ng Inquiry

Paglalarawan ng Produkto

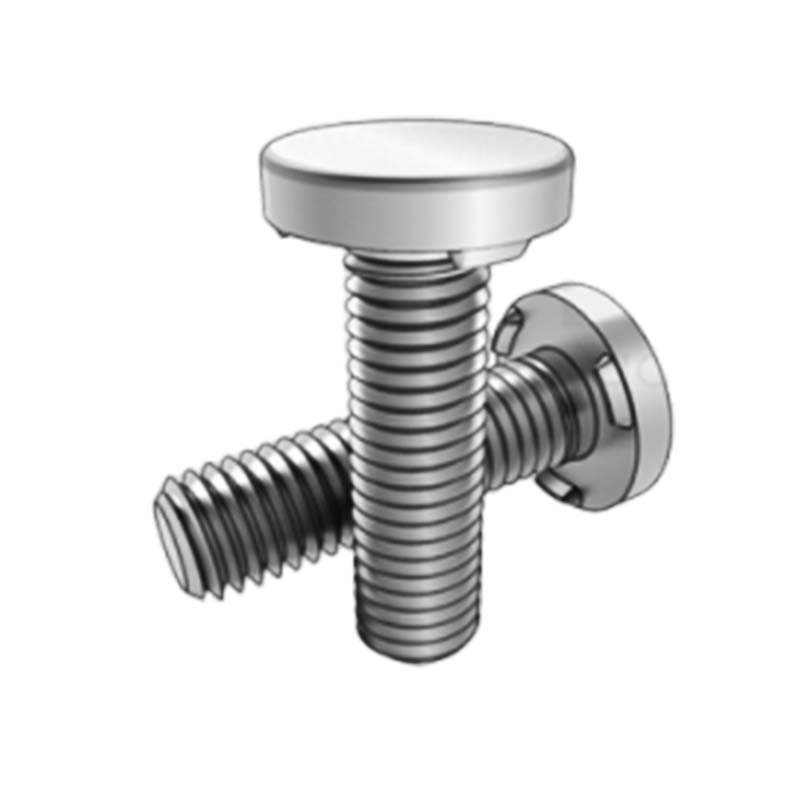

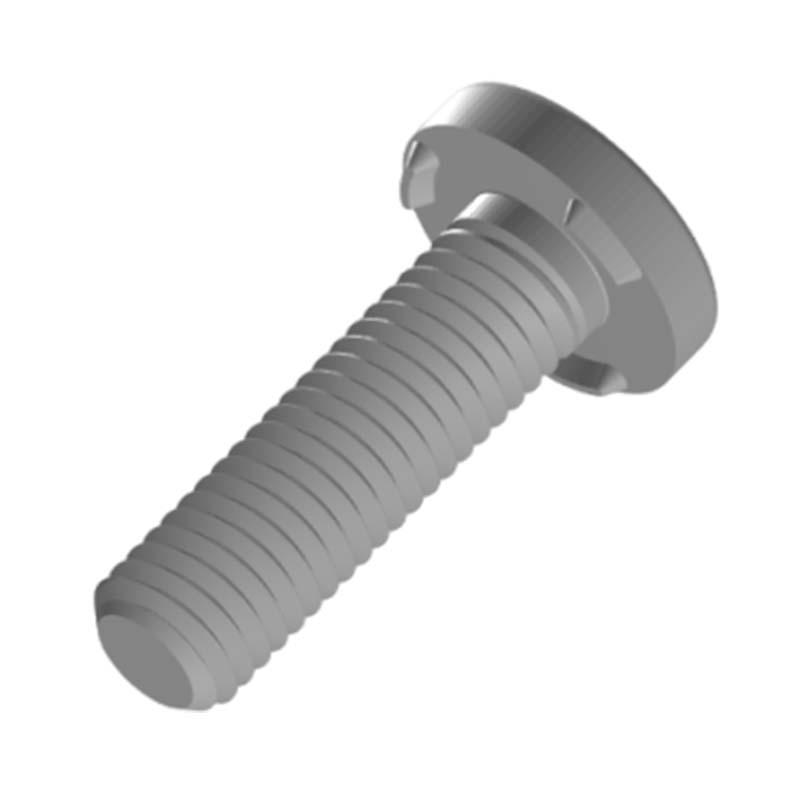

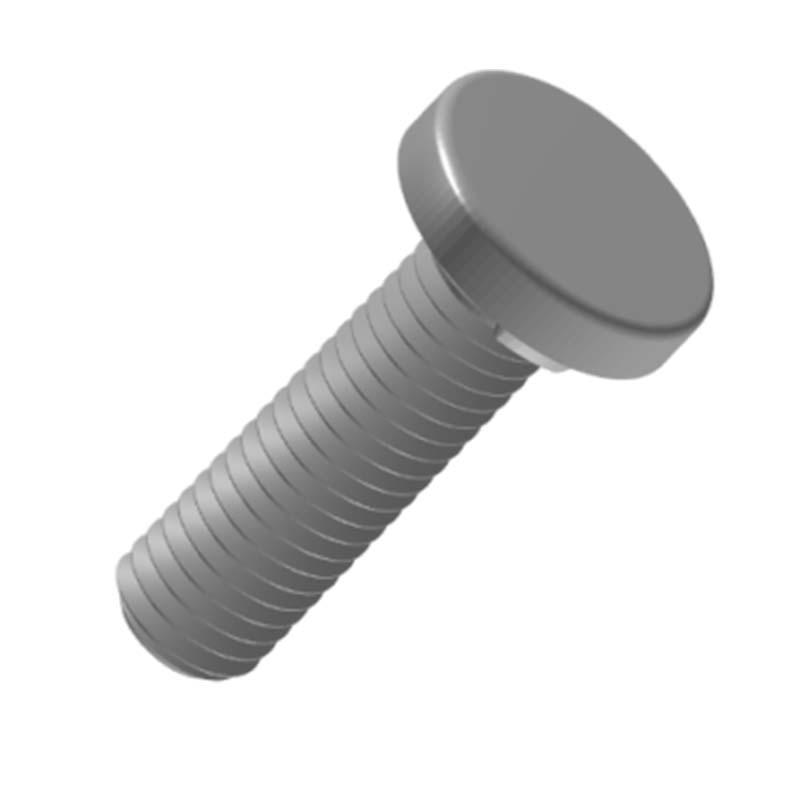

Ang ulo ng projection underweld turnilyo ay nasa hugis ng isang bilog na plato, simple at regular; ang tornilyo ay tuwid, at ang ibabaw ay may pare-pareho at tuluy-tuloy na mga thread, na ginagamit upang makipagtulungan sa mga mani at iba pang mga bahagi upang makamit ang apreta. Ang pangkalahatang disenyo ay simple at praktikal.

Mga aplikasyon

Ang underweld screw na ito ay ginagamit sa general mechanical assembly. Halimbawa, ang mga kagamitan tulad ng mga kagamitan sa makina at makinarya sa agrikultura ay ginagamit upang ikonekta ang mga bahagi ng casing, base, at hindi kritikal na transmission. Tinitiyak ng kanilang katatagan ang maayos na operasyon ng kagamitan.

Ginagamit ang projection underweld screw sa industriya ng paggawa ng muwebles. Sa panahon ng pagpupulong ng mga mesa, upuan at cabinet body, ang mga nakapirming panel at frame ay ligtas na naayos. Ang mga bilog na ulo ay hindi nakausli, iniiwasan ang mga gasgas at tinitiyak ang kaligtasan at aesthetics ng pang-araw-araw na paggamit. Maaari rin silang gamitin para sa pag-aayos ng mga gusali. Ang mga pansamantalang gusali, magaan na istrukturang bakal, o pag-aayos ng mga pinto at bintana, pati na rin ang mga bakod, ay maaaring mabilis na maikonekta gamit ang mga pamamaraang ito upang matugunan ang mga kinakailangan ng pagkarga at pag-install ng pundasyon.

Ang projection weld screw ay matatag na hinangin at may matatag na koneksyon. Sa pamamagitan ng pamamaraan ng hinang,ang boltmaaaring malapit na pinagsama sa welded na bahagi, na bumubuo ng isang napakalakas na lakas ng koneksyon. Ito ay mas malamang na lumuwag kaysa sa ordinaryong mga koneksyon ng bolt. Pinapataas nila ang lugar ng pakikipag-ugnay sa welded na bahagi. Kapag pinipigilan ang nut, maaari nilang mas pantay na ipamahagi ang presyon at bawasan ang presyon sa ibabaw ng welded na bahagi, na pumipigil sa welded na bahagi mula sa pagkasira o deformed.

Mga parameter at tampok ng produkto

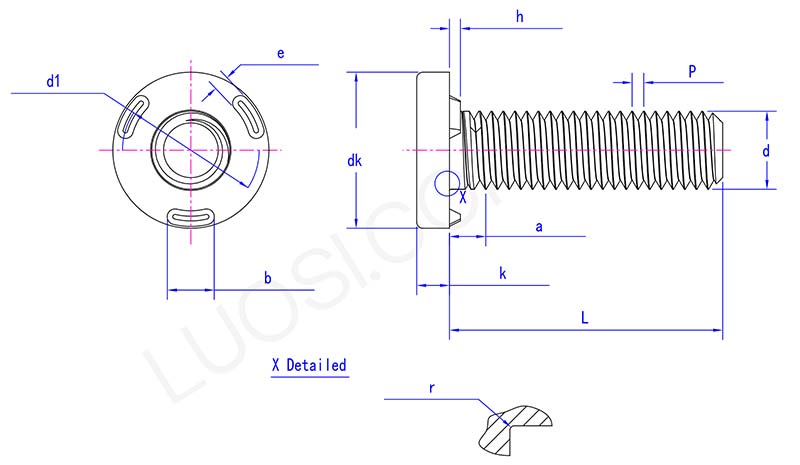

projection underweld screw parameter

Mon	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
isang max	3.2	4	5	5

Ang istraktura ng projection underweld screw ay napaka-stable. Ang bilog na ulo ay patayo na konektado sa tornilyo, na bumubuo ng isang mahigpit na akma. Sa ilalim ng puwersa, maaari itong epektibong ipamahagi ang presyon at malamang na hindi ma-deform o masira, na tinitiyak ang pagiging maaasahan ng koneksyon. Ang mga regular na wrenches at iba pang mga tool ay maaaring gamitin para sa operasyon. Walang kinakailangang espesyal na kagamitan. Ang pag-install at pag-disassembly ay medyo madali, na ginagawang maginhawa para sa pagpapanatili at pagsasaayos sa ibang pagkakataon.
