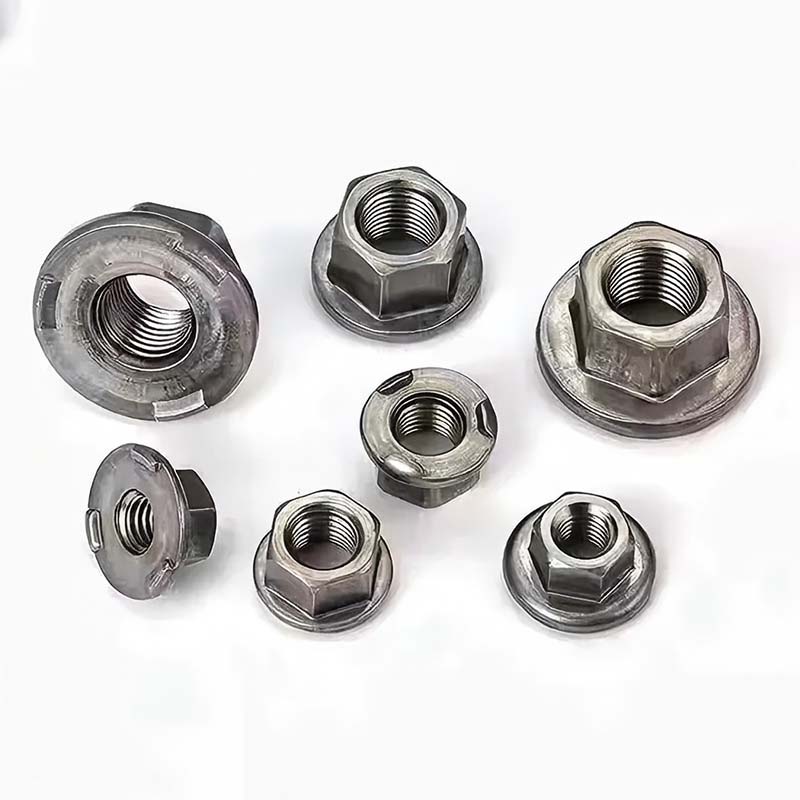

Flanged Hex Weld Nut

Saanman kailangan mong magwelding ng nut, mapagkakatiwalaan mo ang tagagawa at supplier ng China na Xiaoguo®'s Flanged hex weld nut. Napagsilbihan namin ang mahigit 500 customer sa buong mundo. Mula sa 1mm thin plates hanggang 10mm thick plates, ang welding ay tumpak at matatag. Sinusuportahan namin ang mga customer sa pagsasagawa muna ng maliliit na sample na pagsubok, at magkakaroon din ng mga diskwento para sa malakihang maramihang pagbili.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pangunahing kalamangan

Ang Flanged hex weld nut ay nagsasama ng tumpak na pagpoposisyon, permanenteng anti-loosening, single-sided assembly, at adjustable na lakas. Kasabay nito, binabawasan nito ang bilang ng mga bahagi at oras ng paggawa, na ginagawa itong ginustong welding nut para sa mga koneksyon ng manipis na sheet metal.

（1）Pagsasama ng flange

Nilagyan ng pinalaki na ibabaw ng flange, na pantay na namamahagi ng presyon at pinipigilan ang manipis na plato mula sa pagbagsak. Hindi na kailangan ng karagdagang mga washer.

（2）Tatlong nakataas na platform, tumpak na pagpoposisyon

Ang ilalim na ibabaw ng flange ay may tatlong 120°-angled welding protrusions, na awtomatikong nakahanay at pumipigil sa displacement.

（3）Permanenteng anti-loosening

Pagkatapos ng hinang, ang Flanged hex weld nut at ang batayang materyal ay naging mahalagang bahagi. Sa ilalim ng vibration at impact conditions, hindi ito kailanman luluwag.

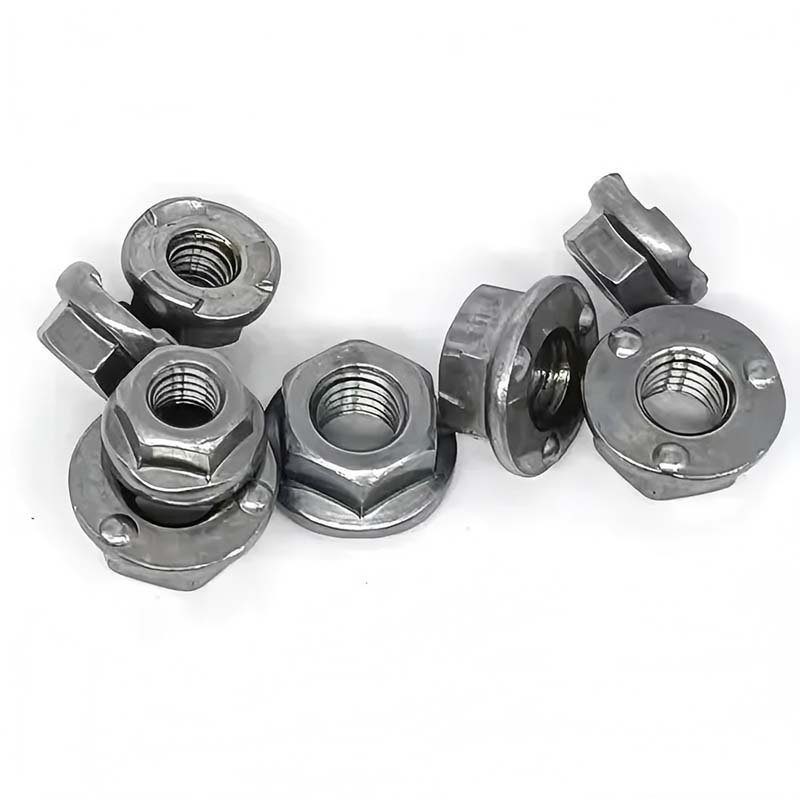

Flanged Hex Weld Nut

（4）Buong hanay ng mga marka ng lakas (4.8 - 10.9 na grado)

Low carbon steel (4.8/6.8 grades), medium carbon/alloy steel (8.8/10.9 grades), stainless steel (A2-70/A4-70) ay available bilang mga opsyon. Maaaring itugma ang lakas ayon sa mga kinakailangan, mula sa mga gamit sa bahay hanggang sa mabigat na chassis ng trak.

（5）Malawak na hanay ng mga solusyon na lumalaban sa kaagnasan ay magagamit:

Electro-galvanizing (48-120 hours salt spray), hot-dip galvanizing (500 hours+), Dacromet (1000 hours+), stainless steel sa natural nitong kulay (304/316), atbp. Angkop para sa malupit na kapaligiran gaya ng mga coastal area, chemical plant, at outdoor location.

（6）Single-sided assembly, walang mga tool na kailangan sa likod

Ang mga nuts ay hinangin sa workpiece. Higpitan lamang ang mga bolts mula sa isang gilid, nang hindi na kailangang gumamit ng wrench upang ayusin ang mga ito sa likuran. Angkop lalo na para sa mga makitid na espasyo tulad ng mga saradong kahon at mga panloob na lukab ng katawan ng sasakyan.

（7）Angkop para sa malakihang automated na produksyon

Cold heading forming + threading, na may magandang dimensional consistency; pinagsama sa awtomatikong pagpapakain ng vibration disc at resistance spot welding machine, ang single-piece fastening cost ay mas mababa kaysa sa "nut + washer" na solusyon.

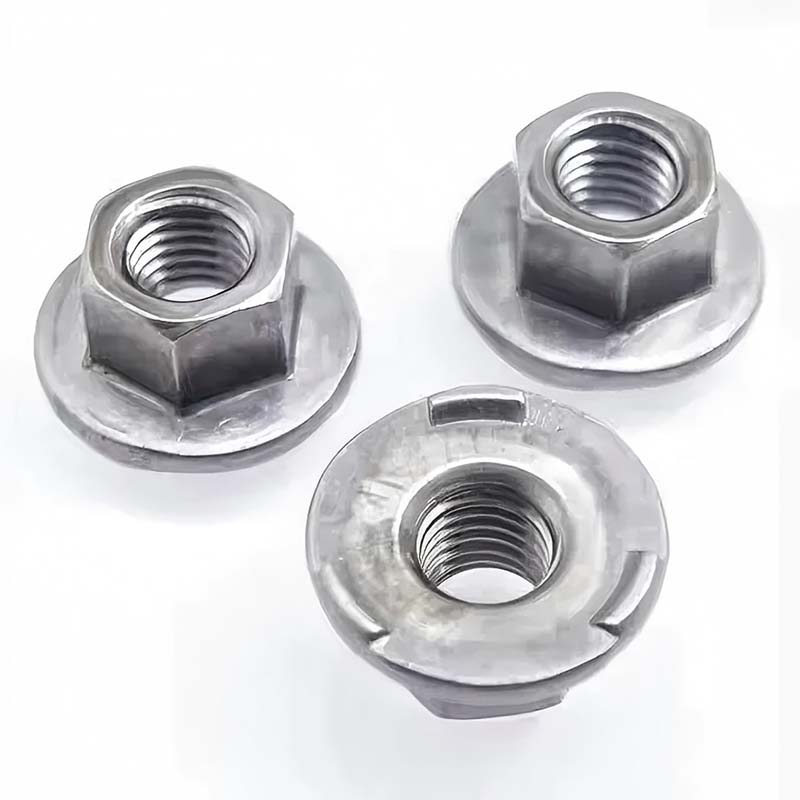

Flanged Hex Weld Nut

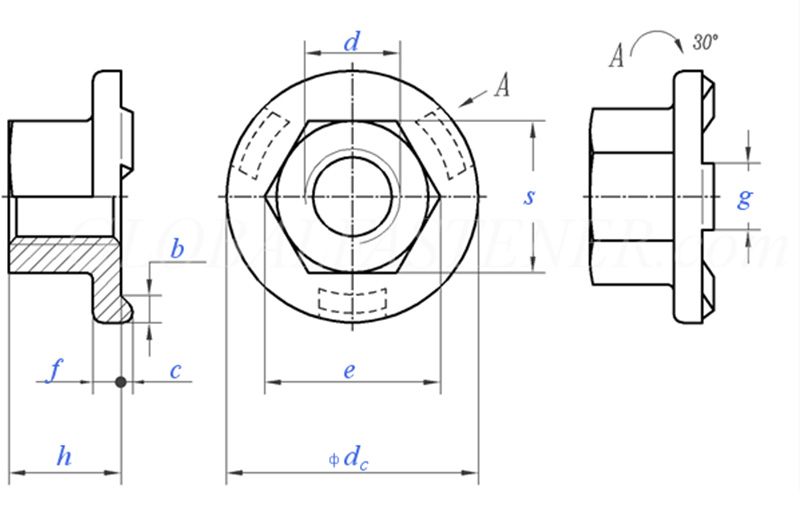

Laki ng Thread			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Coarse Thread Pitch		0.8	1	1.25	1.5	1.75	2	2
P	Fine Thread Pitch		/	/	/	/	15	1.5	1.5
C	Nominal na Sukat	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominal na Sukat	±0.25	1.7	2	2.5	3	3	4	4
g	Nominal na Sukat	±0.1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=nominal na laki		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
bawat 1000 unitskg			/	5.7	12.2	21.8	29.4	45.8	/

Mga patlang ng aplikasyon

Ang Flanged hex weld nut ay malawakang ginagamit sa mga sumusunod na industriya at senaryo dahil sa mga pakinabang nito tulad ng malakas na welding, tumpak na pagpoposisyon, maaasahang anti-loosening, at single-sided assembly.

（1）Paggawa ng sasakyan: Ang Flanged hex weld nut ay ginagamit para sa pag-install ng mga bumper, upuan, panel ng instrumento, accessory ng pinto, atbp.

（2）Mga kasangkapan at mga de-koryenteng kabinet: May sinulid na mga punto ng koneksyon ng mga shell ng refrigerator, washing machine, at air conditioner; Mga base ng pag-install ng mga distribution box at control cabinet.

（3）Kagamitang pang-mekanikal: Pag-aayos ng mga sheet metal cover, protective covers at supports.

（4）Arkitektura at Hardware: Mga koneksyon sa magaan na istrukturang bakal, mga gawang bahagi ng metal.

（5）Rail transit: Mga panloob na kabit ng mga karwahe, at pag-aayos ng mga kagamitang elektrikal.

（6）Bagong enerhiya: Photovoltaic inverter housing, energy storage cabinet body.
