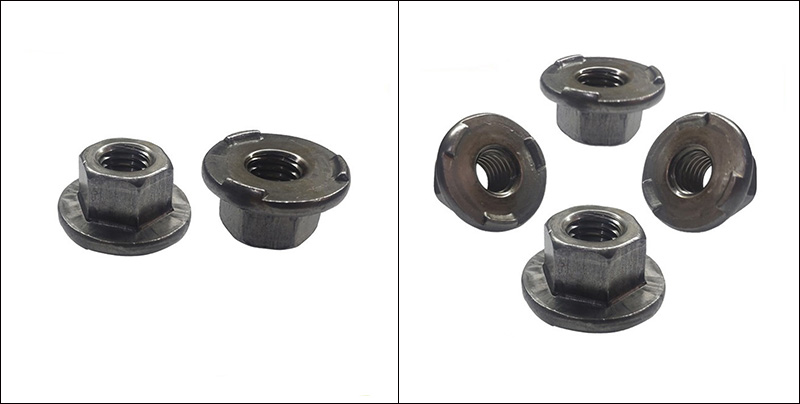

Hexagon Flange Weld Nuts

Ang tagagawa ng China na Xiaoguo® Hexagon flange weld nuts ay gawa sa mataas na kalidad na alloy steel na grade 10.9, na may tumpak na pagproseso. Ang lakas ng makunat nito ay lumampas sa 1000 MPa. Ang mga welding point ay stable, ang load-bearing capacity ay mataas, at isang test report ay maaaring makuha.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Hexagon flange weld nuts ay isang espesyal na fastener na may pabilog na flange sa ibaba at isang hexagonal na hugis sa itaas. Ang ilalim na ibabaw ng flange ay karaniwang may tatlong welding protrusions (o tinatawag na bosses). Ang nut na ito ay mahigpit na hinangin sa metal sheet sa pamamagitan ng resistance welding (boss welding) pagkatapos matunaw ang mga protrusions, kaya nakakamit ang isang permanenteng sinulid na koneksyon.

Kung ikukumpara sa mga ordinaryong welding nuts, ang Hexagon flange weld nuts ay may kasamang flange surface, na maaaring palitan ang flat washers upang ipamahagi ang pressure at protektahan ang manipis na mga bahagi ng sheet mula sa pagkadurog. Kasabay nito, ang hexagonal na disenyo ng ulo ay ginagawang maginhawa upang gamitin ang mga karaniwang wrenches o socket para sa bolt assembly. Ang produktong ito ay malawakang ginagamit sa mga senaryo na may sinulid na koneksyon ng manipis na mga istrukturang sheet metal tulad ng mga sasakyang sasakyan, mga shell ng kasangkapan sa bahay, mga de-koryenteng kabinet, at kagamitang mekanikal.

Hexagon Flange Weld Nuts

Mga pangunahing tampok ng istruktura

Ang istrukturang disenyo ng Hexagon flange weld nuts ay nakasentro sa tatlong pangunahing layunin: "maaasahang welding, tumpak na pagpoposisyon, at maginhawang pagpupulong". Ang mga pangunahing tampok ng istruktura ay maaaring maibuod tulad ng sumusunod:

（1）Hex Head

Hugis: Regular na hexagon. Ang mga sukat ng magkabilang panig ay sumusunod sa mga pamantayan ng ISO/DIN.

Function: Madali itong masikip gamit ang isang open-end na wrench o isang socket, nang hindi nangangailangan ng mga espesyal na tool.

Bentahe: Tugma sa ordinaryong hexagonal nuts, na nagpapadali sa on-site na pagpupulong at pagpapanatili.

（2）Base ng Flange

Hugis: Pinalaki na ibabaw ng flange

Function: Palakihin ang contact area sa workpiece, ipamahagi ang pressure, at pigilan ang manipis na sheet na materyal mula sa deforming.

Palitan ang mga flat washer at bawasan ang bilang ng mga bahagi at mga hakbang sa pagpupulong.

Mga Bentahe: Pinapahusay ang pagiging maaasahan ng koneksyon at binabawasan ang kabuuang gastos.

（3）Weld Projection

Ito ang pinakamahalagang tampok na nagpapakilala sa Hexagon flange weld nuts mula sa ordinaryong flange nuts.

Tampok	Paglalarawan
Dami	Ang karaniwang disenyo ay binubuo ng 3 piraso, pantay na ibinahagi sa 120° kasama ang ilalim na ibabaw ng flange.
Hugis	Spherical o conical-topped, na may makinis at bilugan na tuktok na walang matalim na gilid.
taas	0.5 - 0.8 mm (adjustable ayon sa kapal ng base material)
Function	① Sa panahon ng resistance welding, ang mga protrusions ay unang natutunaw, na bumubuo ng isang matatag na molten core;② Ang tatlong-point na awtomatikong pagsentro ay nakakamit upang maiwasan ang welding shift; ③ Kapag wala sa proseso ng welding, ang workpiece ay maaaring pansamantalang ilagay sa lugar, na nagpapadali sa pagpoposisyon ng automated production line.
Mga kalamangan	Ang welding penetration ay pare-pareho, ang katumpakan ng pagpoposisyon ay mataas, at ito ay angkop para sa robotized automated welding.

Hexagon Flange Weld Nuts

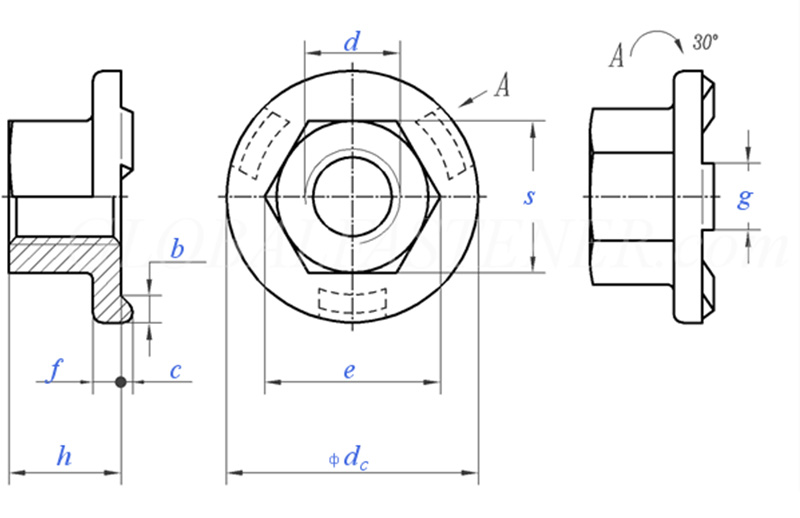

Laki ng Thread			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Coarse Thread Pitch		0.8	1	1.25	1.5	1.75	2	2
P	Fine Thread Pitch		/	/	/	/	15	1.5	1.5
C	Nominal na Sukat	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominal na Sukat	±0.25	1.7	2	2.5	3	3	4	4
g	Nominal na Sukat	±0.1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=nominal na laki		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
bawat 1000 unitskg			/	5.7	12.2	21.8	29.4	45.8	/
