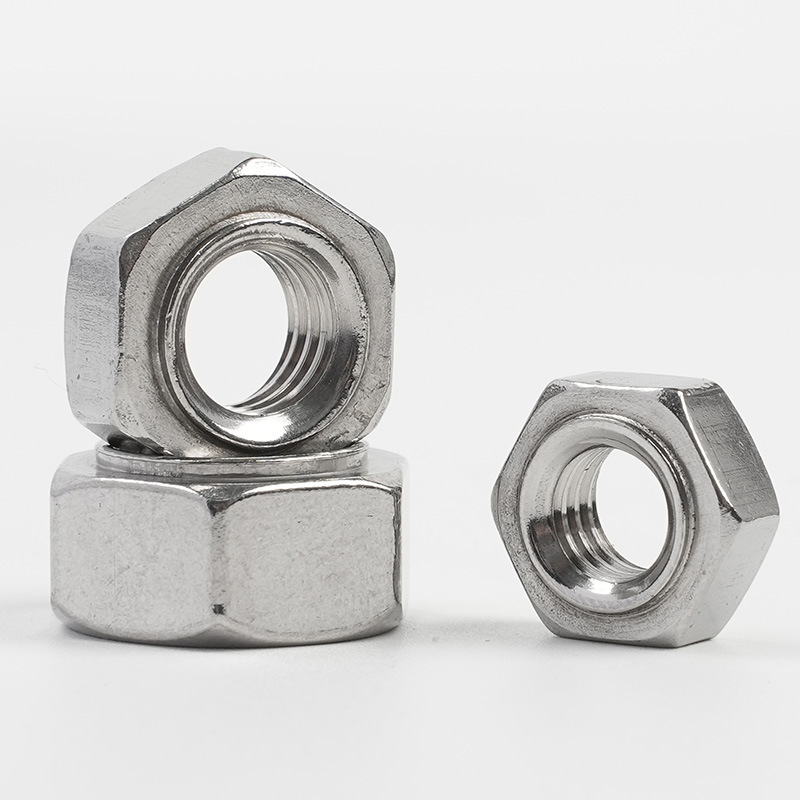

Hex Projection Weld Nuts

Kung ikukumpara sa kumbinasyon ng mga bolts at washers, ang Xiaoguo® Hex Projection Weld Nuts ay mas streamlined at pinapadali ang pamamahala ng imbentaryo. Kung may available na mga interesadong customer, maaari kaming mag-alok ng bahagi ng mga ito bilang mga libreng sample para sa paunang pagsusuri ng produkto.

Modelo:JIS B1196-1.1-1982

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang pag-install ng Hex Projection Weld Nuts ay pangunahing nagagawa sa pamamagitan ng resistance spot welding. Narito ang gabay sa pag-install.

【1】Paghahanda ng Welding

（1）Paghahanda ng Workpiece

①Materyal na Kinakailangan: Ang base material ay dapat na weldable na metal (tulad ng low-carbon steel, galvanized steel, stainless steel, atbp.), na may kapal na karaniwang mula 0.5 mm hanggang 5.0 mm.

②Paglilinis sa ibabaw: Bago magwelding, dapat alisin ang lahat ng kontaminant tulad ng langis, kalawang, pintura, at yero sa lugar ng hinang ng base material.

③Pagproseso ng mga butas sa paghahanap: Para sa mga piloted nuts (na may guide pins), kailangang i-pre-drill ang mga locating hole sa base material.

（2）Kagamitan sa welding

①Welding power source: Inirerekomenda na gumamit ng medium-frequency inverter direct current welding machine.

②Kakayahan ng welding machine: Ang welding machine ay dapat may sapat na power capacity upang matiyak na ang welding parameters ay nasa loob ng normal nitong operating range.

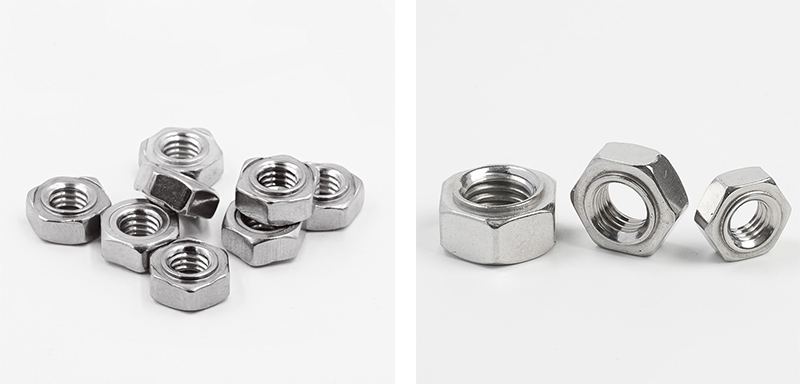

Hex Projection Weld Nuts

【2】Mga setting ng parameter ng welding

(1) Presyon ng electrode

Maliit na low-carbon steel welding nuts: 300 - 1,000 psi (humigit-kumulang 2.1 - 6.9 MPa)

Malaking welding nuts: 1,000 - 2,000 psi (humigit-kumulang 6.9 - 13.8 MPa)

Hindi kinakalawang na asero welding nuts: 1,500 ~ 5,000 psi (humigit-kumulang 10.3 ~ 34.5 MPa)

（2）Welding Current

Ang welding current ay dapat matukoy sa pamamagitan ng trial welding batay sa mga detalye ng Hex Projection Weld Nuts, ang kapal ng base material, at ang materyal. Kung ang kasalukuyang ay masyadong mababa, ito ay magreresulta sa hindi kumpletong hinang; kung ito ay masyadong mataas, maaari itong magdulot ng spatter o welding through.

（3） Oras ng Welding

Karaniwan itong sinusukat sa mga cycle. 1 cycle = 1/50 segundo = 0.02 segundo (para sa isang 50 Hz power supply).

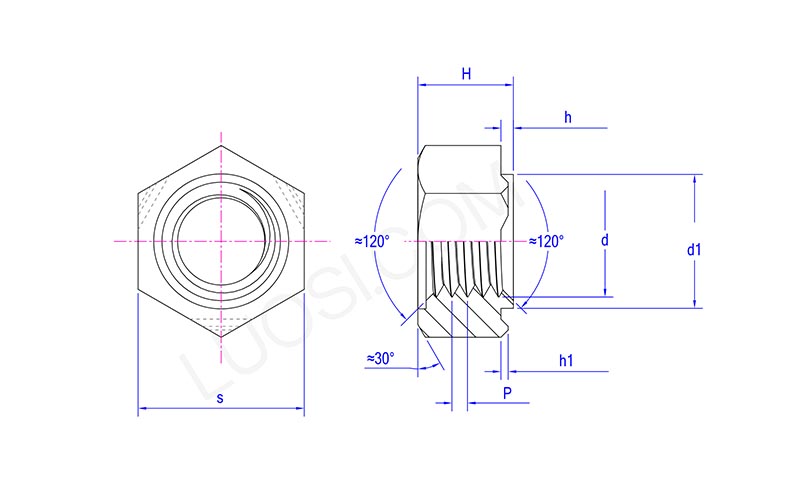

Hex Projection Weld Nuts

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【3】Pagpili at disenyo ng electrode

（1）Electrode material

CuCrZr: Isang uri ng tansong haluang metal na may magandang electrical conductivity at tigas

W/Cu: Mas mataas na tigas at mas magandang wear resistance

（2）Electrode surface

Ang ibabaw ng elektrod ay dapat na makinis at nakasentro nang maayos upang matiyak ang pare-parehong presyon sa pagitan ng Hex Projection Weld Nuts at ng workpiece.

Power electrode: Inirerekomenda na gumamit ng flat-head electrodes.

Lower electrode: Dapat itong nilagyan ng insulating locating pin. Inirerekomenda ang mga ceramic o ceramic-coated na locating pin.

（3）Hugis at sukat ng electrode

Ang laki at hugis ng mga electrodes ay kailangang iayon sa mga pagtutukoy ng mga mani at ang mga posisyon ng hinang. T

【4】Mga hakbang sa pagpapatakbo ng welding

（1）Positioning nut: Ilagay ang Hex Projection Weld Nuts sa ibabang electrode positioning pin, ihanay ang guide pin sa pre-drilled hole sa workpiece, at tiyaking ang tatlong welding protrusions ay nakikipag-ugnayan sa base material.

（2）Ilagay ang workpiece: Ilagay ang workpiece sa ibabaw ng nut, siguraduhin na ang mga protrusions ay makakadikit sa base material.

（3）Maglagay ng presyon: Ibaba ang itaas na elektrod, ilapat ang preset na presyon ng elektrod, at i-compress ang nut laban sa workpiece.

（4）Electrical welding: Ikonekta ang welding current. Ang kasalukuyang ay dumadaan sa tatlong protrusions, at ang mga protrusions ay uminit at natutunaw upang bumuo ng isang weld core.

（5）Pagkikristal ng pagpapanatili ng presyon: Putulin ang kasalukuyang, panatilihin ang presyon ng elektrod sa maikling panahon, na nagpapahintulot sa natunaw na nucleus na lumamig at tumigas sa ilalim ng presyon.

（6）Nakumpleto ang pag-reset: Iangat ang elektrod at alisin ang workpiece.
