Hex Weld Nuts

Bumili kaagad ng Xiaoguo® Hex Weld Nuts. Ang mga mani na ito ay nagtatampok ng tatlong pantay na distributed na welding protrusions sa ibaba. Ang kasalukuyang ay puro, ang weld core ay matatag, at ang mga mani ay hindi kailanman luluwag pagkatapos ng hinang. Ito ay epektibong pinipigilan ang problema ng paglihis ng nut sa panahon ng proseso ng hinang.

Modelo:JIS B1196-1.1-1982

Magpadala ng Inquiry

Paglalarawan ng Produkto

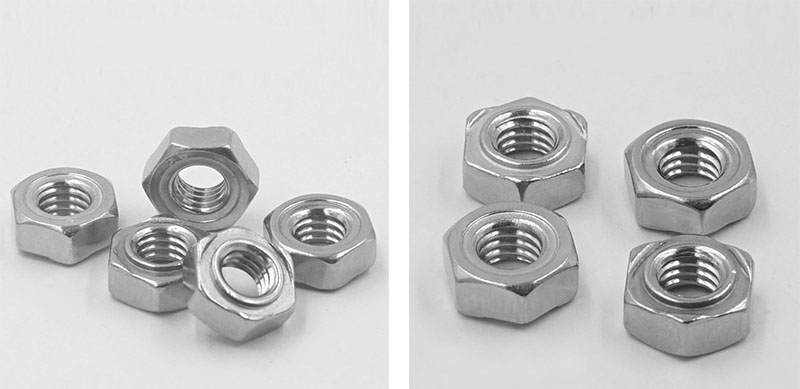

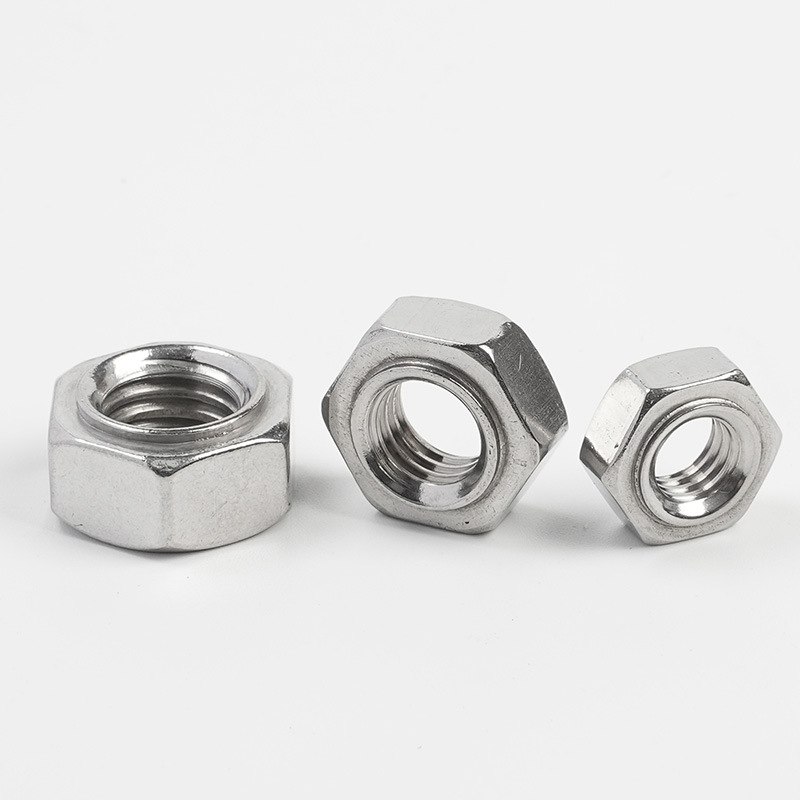

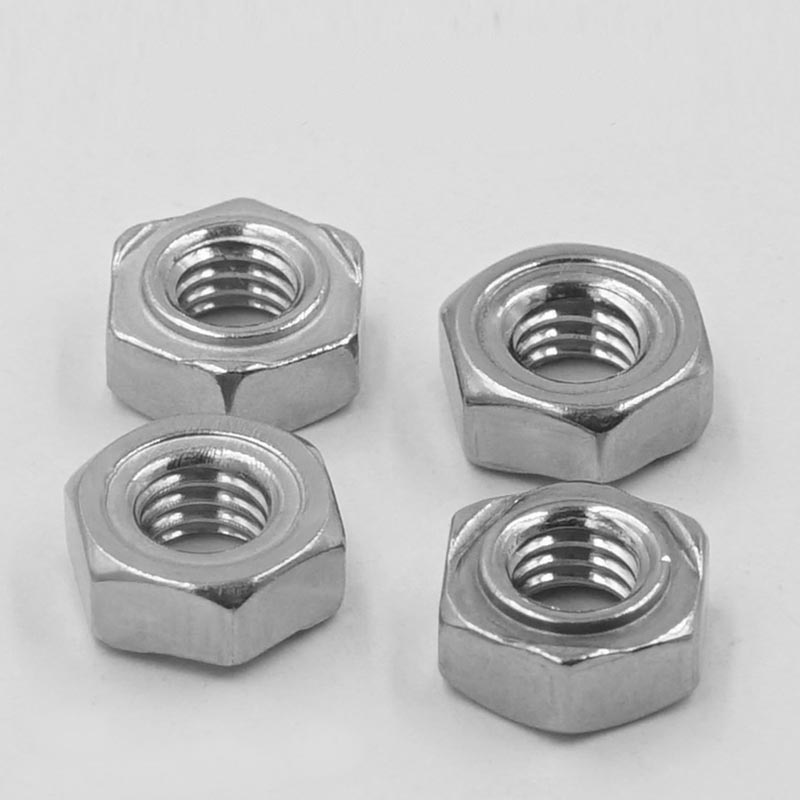

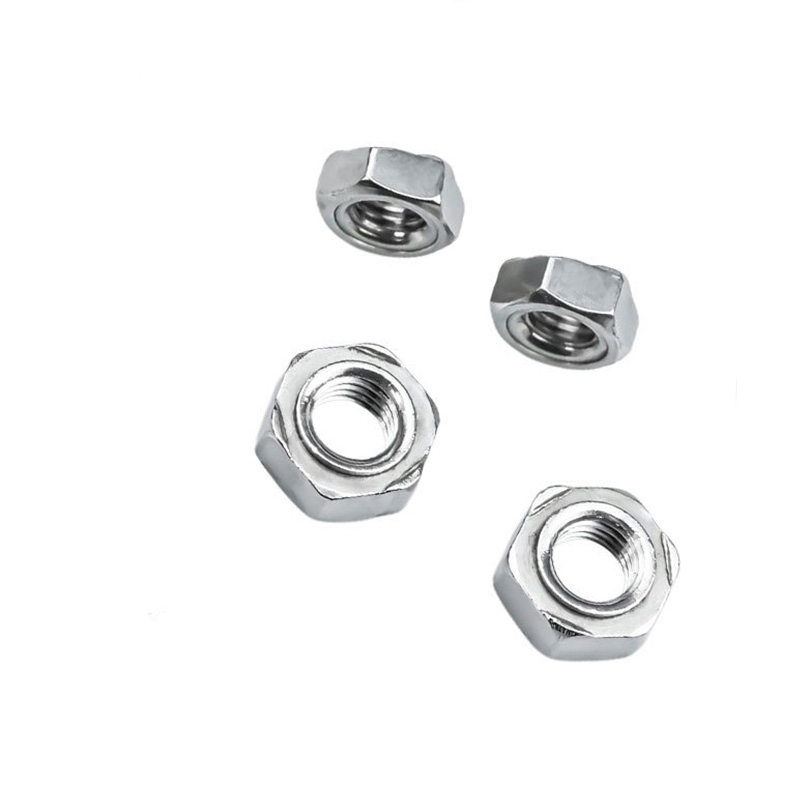

Ang Hex Weld Nuts ay isang uri ng espesyal na fastener na sumusunod sa pamantayan ng DIN 929. Nagtatampok ang mga ito ng hexagonal na hugis at tatlong welding protrusions sa ibaba (ang ilan ay may mga positioning pin). Ang mga ito ay permanenteng naayos sa mga metal sheet sa pamamagitan ng resistance spot welding at nagbibigay ng isang mataas na lakas na panloob na butas ng thread para sa kasunod na mga koneksyon sa bolt. Ang kanilang pangunahing tampok ay hindi sila lumuwag pagkatapos ng hinang. Ang Hex Weld Nuts ay malawakang ginagamit sa mga industriya tulad ng mga sasakyan, metal sheet, at molds. Ginagamit din ang mga ito sa mga lokasyon kung saan hindi magagamit ang mga regular na mani o kung saan kinakailangan ang matatag at permanenteng sinulid na koneksyon, na nagsisilbing isang nakapirming panloob na punto ng koneksyon sa thread.

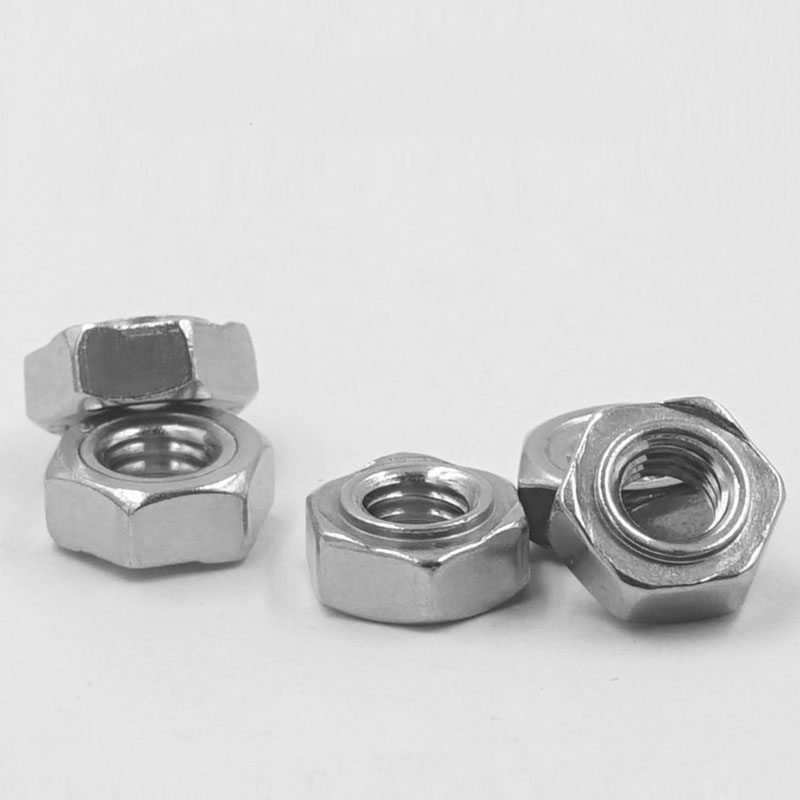

Hex Weld Nuts

Mga katangian ng istruktura

Ang istrukturang disenyo ng Hex Weld Nut ay nakasentro sa tatlong pangunahing layunin: pagiging maaasahan ng welding, katumpakan ng pagpoposisyon, at kadalian ng pagpupulong.

【1】Hexagonal na hugis

（1）Hugis: Regular na hexagon. Ang mga sukat ng magkabilang panig ay sumusunod sa pamantayan ng DIN 929. Maaari itong higpitan gamit ang isang regular na bukas na wrench o isang socket wrench, nang hindi nangangailangan ng mga espesyal na tool.

（2）Kabaligtaran na lapad ng gilid: Ang iba't ibang mga pagtutukoy ay may iba't ibang dimensyon. Halimbawa, ang M6 ay 11mm, ang M8 ay 14mm, at ang M10 ay 17mm. Magbigay ng sapat na lugar ng contact para sa wrench.

（3）Kabuuang taas: Karaniwang 0.8 hanggang 1.0 beses ang nominal na diameter ng thread. Tiyakin ang haba ng pakikipag-ugnayan ng thread at magbigay ng lakas ng koneksyon.

Hex Weld Nuts

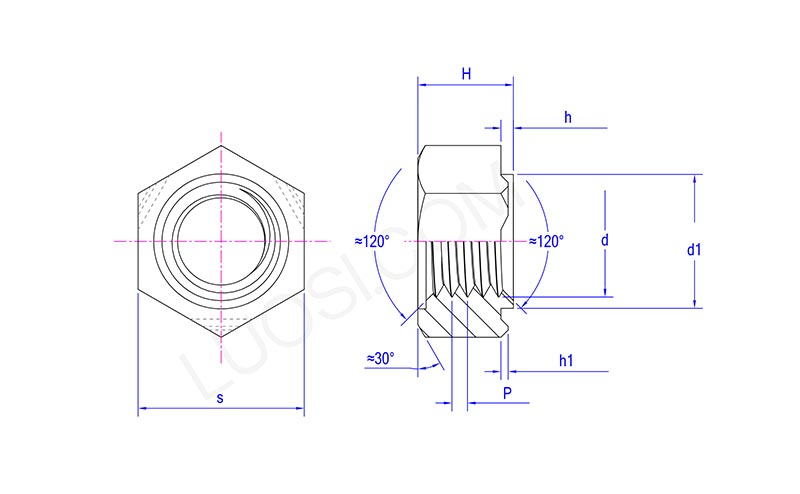

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】Mga projection ng welding sa ibaba

（1）Dami: 3 piraso (pantay na ibinahagi sa 120°). Tatlong punto ang tumutukoy sa isang eroplano, na tinitiyak na ang Hex Weld Nut ay ligtas na nakikipag-ugnayan sa base material. Kahit na ang ibabaw ng workpiece ay bahagyang hindi pantay, maaasahan pa rin ang welding.

（2）Posisyon: Sa gilid ng ilalim na ibabaw, upang mapabuti ang katatagan ng hinang.

（3）Hugis: Spherical o conical-top, na may makinis na tuktok. Sa panahon ng welding ng paglaban, ang kasalukuyang ay puro, at inuuna nito ang pagtunaw upang bumuo ng isang nucleus.

（4）Taas: 0.5 - 1.0 mm (nakadepende ang mga partikular na halaga sa detalye at kapal ng plato). Tiyakin ang isang mahigpit na pakikipag-ugnay sa base na materyal at magbigay ng sapat na dami ng natutunaw.

【3】Positioning guide pin (Pilot, opsyonal na istraktura)

（1）Guide pin diameter: Mas mababa sa pre-drilled hole ng workpiece (hal. M8 para sa φ9.6mm o φ11.6mm)

（2）Taas ng guide pin: 1.5 ~ 2.5 mm (pinili ayon sa kapal ng board)

【4】Internal na thread

（1）Mga detalye ng thread: Metric coarse thread M3 hanggang M16 (available ang fine thread), Imperial UNC 1/4″ hanggang 5/16″

（2）Katumpakan ng thread: 6H (metric), 2B (imperial)

（3）Haba ng thread: Magbigay ng sapat na haba ng pakikipag-ugnayan ng thread

（4）Thread orientation: Maaaring magkaroon ng chamfering ang dulo ng pasukan
