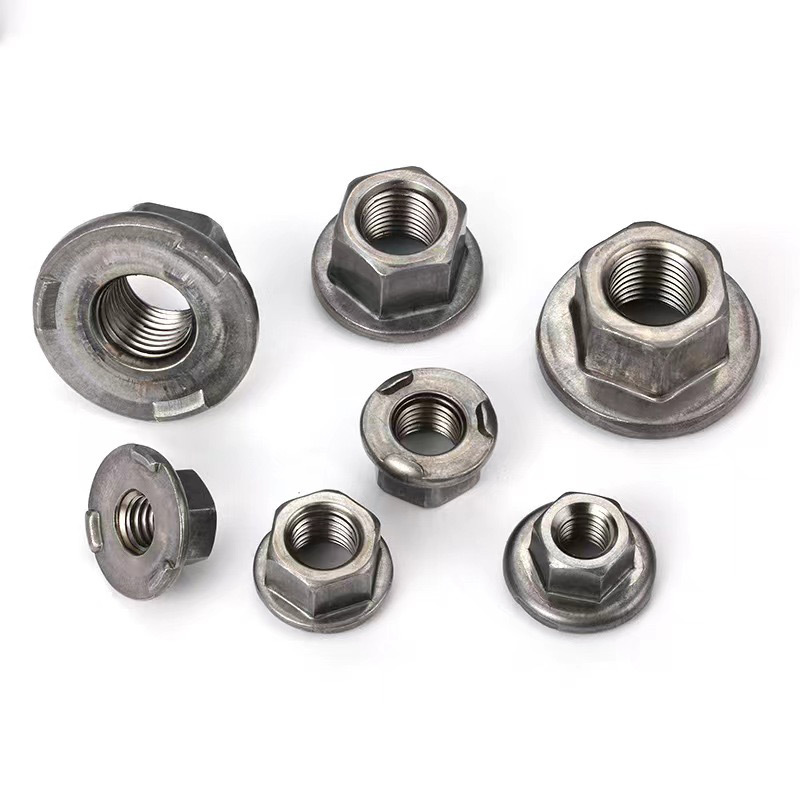

High Strength Weld Hexagon Nuts With Flange

Ginawa mula sa mga weldable na bakal tulad ng carbon steel o stainless steel, ang high strength na weld hexagon nuts na may flange ay nag-aalok ng tibay at kadalasang corrosion resistance.

Modelo:QC/T 872-2011

Magpadala ng Inquiry

Paglalarawan ng Produkto

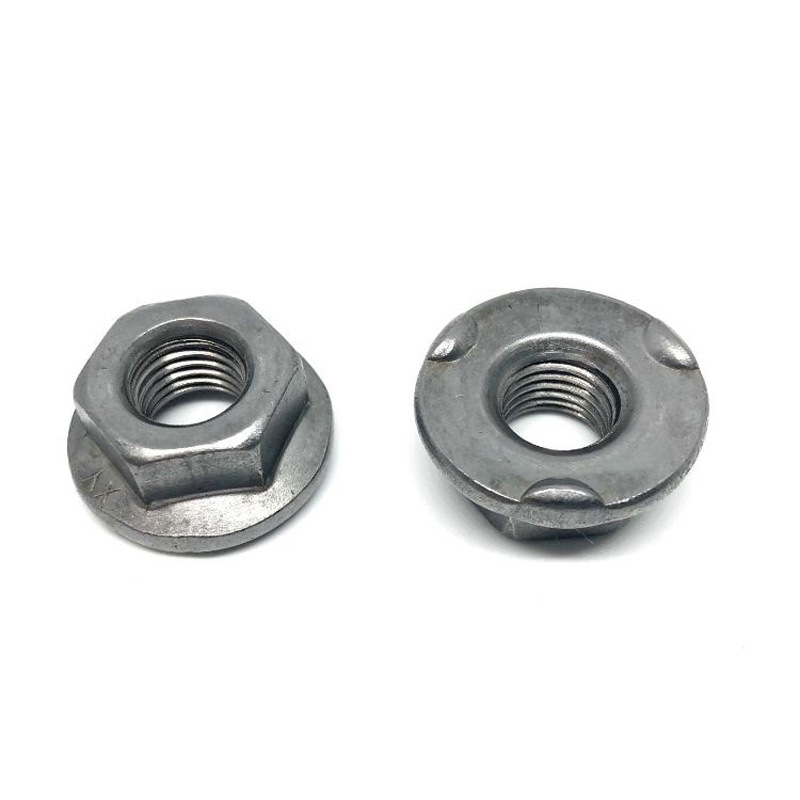

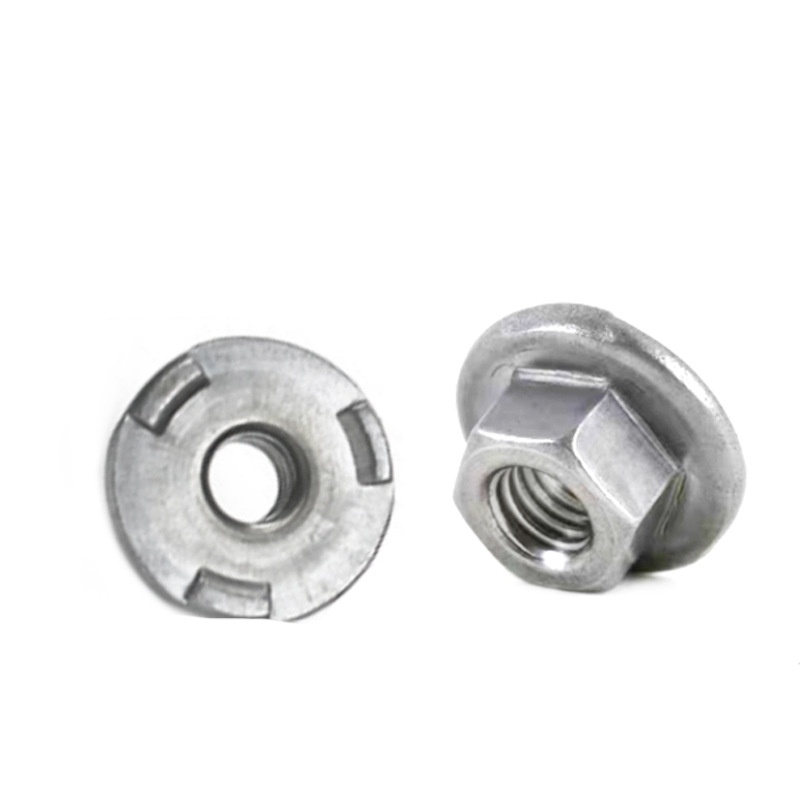

Ang pinagkaiba ng high strength na weld hexagon nuts na may flange ay ang mga ito ay ginawa para ma-welded. Kadalasan, may maliit na nakataas na bahagi para sa welding, isang maliit na singsing o bump, sa ilalim ng flange, o marahil isang espesyal na inihandang anggulong gilid. Ang nakataas na bahaging ito ay unang natutunaw kapag nagwelding ka (arc man o projection welding), na nakakatulong na lumikha ng isang malakas, pantay, malalim na ugnayan sa pagitan ng flange base at ng piraso na iyong ginagawa. Sa ganoong paraan, mananatili itong permanenteng nakakabit.

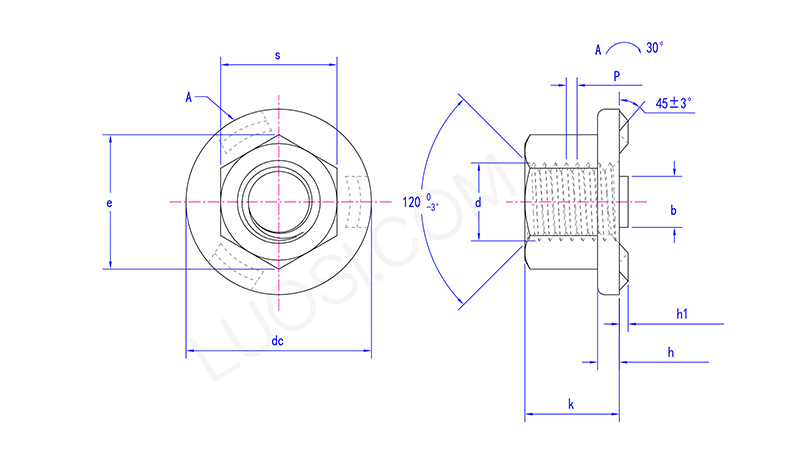

“High

Mga partikular na parameter:

Ang mga parameter gaya ng thread half angle, pitch deviation at pitch diameter tolerance ng metric threads ay sumusunod sa mga pamantayan gaya ng ISO 965-1, GB/T 197 o DIN 14. Nangangahulugan ito na maaari silang palitan kung kinakailangan at ang mga nuts ay maaaring i-screw sa mga ito nang tumpak. Parameter tulad ng thread half angle, pitch deviation at pitch metric tolerance ng thread1, standard tolerance ng pitch metric at diameter ng thread1 GB/T 197 o DIN 14. Ang mga ito ay maaaring palitan kung kinakailangan at ang mga mani ay maaaring i-screw sa kanila nang tumpak.

Mon	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Mga Epekto ng Direkta at Kapal sa Pagganap:

Ang laki ng flange sa mga weld hexagon nuts na ito ay nakakaapekto sa kung paano kumalat ang load, kung gaano kahusay ang paghawak ng mga ito sa vibration, at kung gaano kalakas ang weld. Ang mas malaki o mas makapal na flange ay nangangahulugan ng higit na katatagan at higit na pakikipag-ugnayan sa ibabaw. Ang pagpili ng tamang laki ng flange para sa mga nuts na ito ay mahalaga para sa kung gaano kahusay gumagana ang joint.
