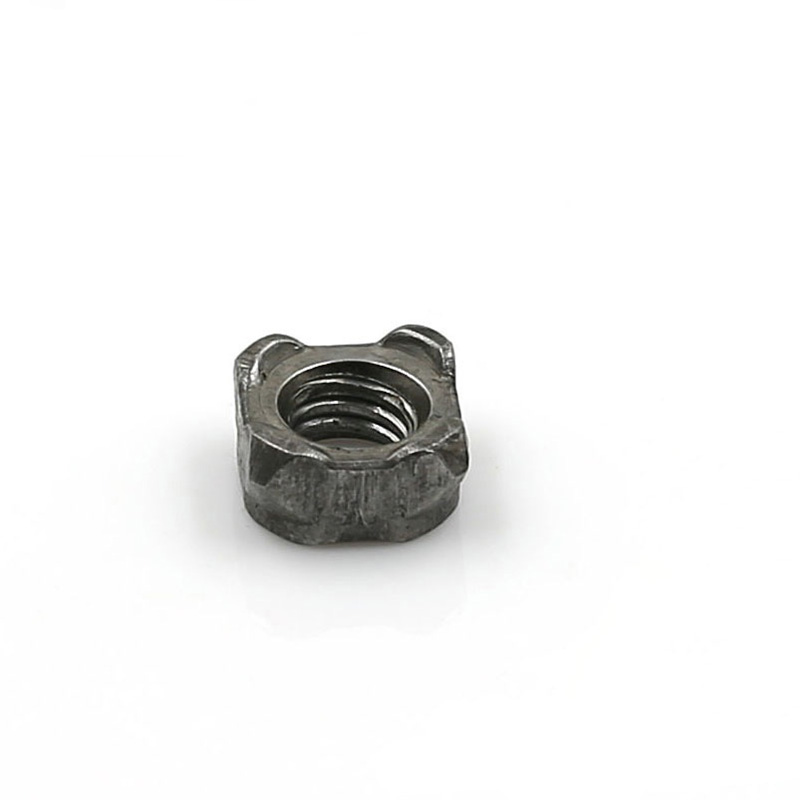

Ang M8 Square Weld Nut ay ginawa alinsunod sa pamantayan ng DIN 928:2013-12. Tinutukoy ng pamantayang ito ang mga sukat at teknikal na kinakailangan para sa mga square welding nuts na may magaspang na mga sinulid mula M4 hanggang M16 at mga pinong sinulid na mula 8mm hanggang 16mm. Ang grade ng produkto ay A grade.
| Parameter | Halaga (mm) | Pagpaparaya |
| Pagtutukoy ng thread | M8 × 1.25 | - |
| Lapad ng gilid (s / sw) | 14mm | ±0.3 |
| Diagonal na lapad (e) | 18mm | ±0.6 |
| Kabuuang kapal (m1 / h) | 6.5mm | ±0.3 |
| diameter ng ulo (dk) | 12.8mm | - |
| Taas ng protrusion point | 1.0mm | ±0.1 |
| Malukong anggulo ng punto | 45° | ±5° |

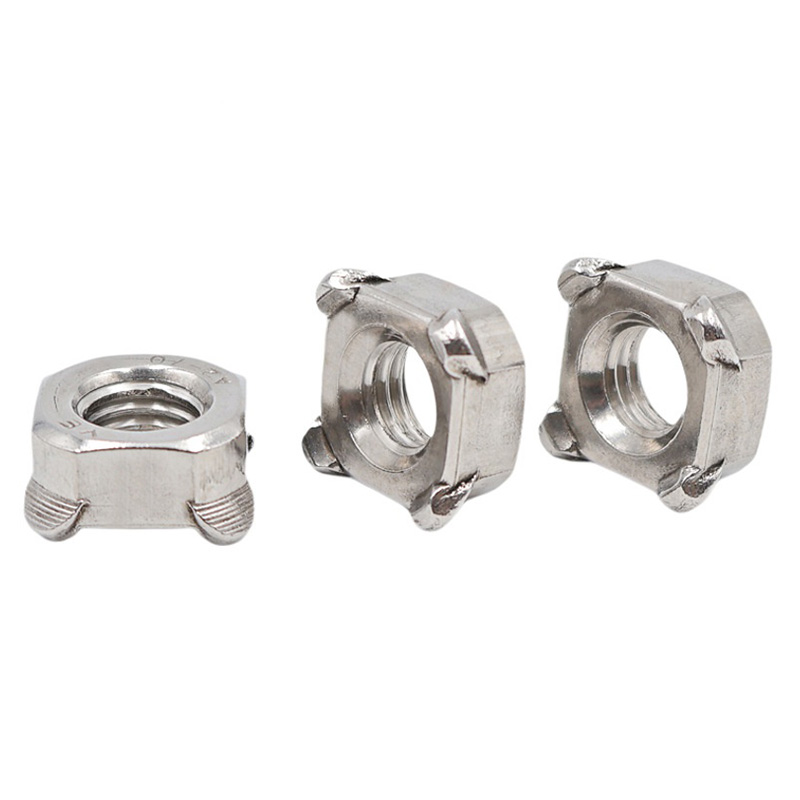

Ang M8 Square Weld Nut ay nahahati sa dalawang uri batay sa kung mayroon itong positioning pin o wala: ang pinless type at ang pin-equipped type.

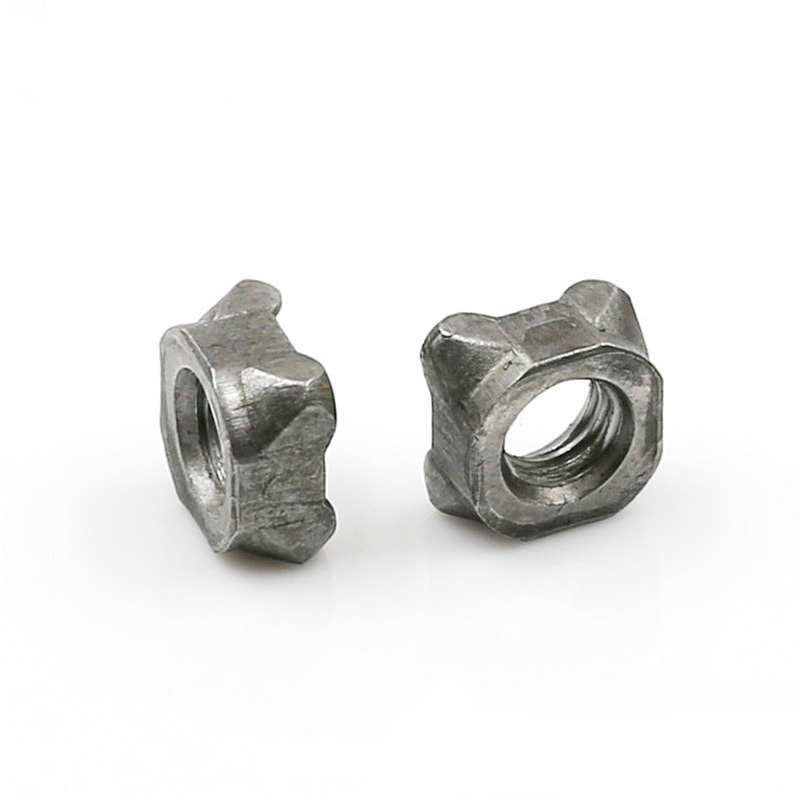

(1)Hindi Pilot
Paglalarawan:
Hugis parisukat, na ang lapad ng magkabilang panig ay 14mm. Ang ilalim na ibabaw ay may apat na hemispherical welding protrusions na pantay na ipinamamahagi sa apat na sulok, nang walang guide pin. Ang ilalim na ibabaw ay patag, na may isang detalye ng M8 × 1.25 at isang katumpakan ng 6H.
Prinsipyo ng pagtatrabaho:
Sa panahon ng hinang, ang pagpoposisyon ay nakakamit sa pamamagitan ng mga locating pin sa ibabang elektrod o ang mga square hole sa workpiece. Ang apat na protrusions ay natutunaw nang sabay-sabay sa panahon ng resistance welding, na bumubuo ng isang pare-parehong weld core.
Mga naaangkop na sitwasyon:
Kapag mayroon nang M8 Square Weld Nut sa square hole ng workpiece o kapag maaasahan ang pagpoposisyon,
maaaring gamitin ang manual welding o semi-awtomatikong welding techniques.
Ito ay angkop para sa mga application na sensitibo sa gastos na may mababang mga kinakailangan para sa katumpakan ng pagpoposisyon.

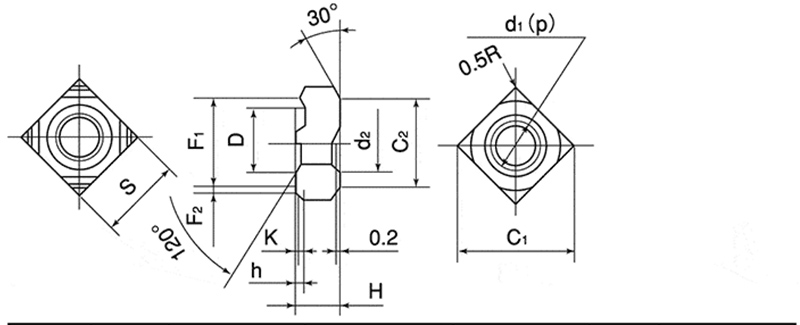

| d | p | S | H | h | K | D | |||||||
| NominalDiameter | Pitch | Pangunahing Dimensyon | Pagpaparaya | Pangunahing Dimensyon | Pagpaparaya | Pangunahing Dimensyon | Pagpaparaya | BasicDimenson(Aproximate) | Pangunahing Dimensyon | Pagpaparaya | |||
| M4 | 0.7 | 9.0 | 0一0.2 | 3.2 | ±0.15 | 0.8 | 0一0.2 | 0.2 | 7.0 | 一0.1一0.3 | |||
| M5 | 0.8 | 10.0 | 4.0 | 0.8 | 0.2 | 7.0 | |||||||
| M6 | 1.0 | 11.0 | 5.0 | 0.8 | 0.2 | 9.0 | |||||||
| M8 | 1.25 | 13.0 | 6.0 | ±0.2 | 0.8 | 0.2 | 11.0 | ||||||
(2)Piloted
Paglalarawan:
Ang hugis ay parisukat, na ang lapad ng magkabilang panig ay karaniwang natitira sa 14mm. Ang apat na sulok na protrusions sa ibabang ibabaw kasama ang center guide pin ay naroroon. Ang diameter ng guide pin ay karaniwang 9.6mm o 11.6mm (depende sa mga kinakailangan ng customer). Ang taas ng guide pin ay 1.5mm, 2.0mm, o 2.5mm, na tumutugma sa kapal ng base material. Ang thread ay M8 × 1.25, na may katumpakan na 6H.
Prinsipyo ng pagtatrabaho:
Ang guide pin ay ipinapasok sa pre-drilled positioning hole ng workpiece upang makamit ang tumpak na pagpoposisyon at maiwasan ang paglilipat ng M8 Square Weld Nut habang hinang. Kasabay nito, epektibo ring hinaharangan ng guide pin ang welding splashes mula sa pagpasok sa sinulid na butas sa isang tiyak na lawak.
Mga naaangkop na sitwasyon:
Automated robot welding line (na may mataas na mga kinakailangan sa pagpoposisyon)
Kapag ang workpiece ay walang parisukat na butas at nakaposisyon lamang ng mga bilog na butas
Ang mga aplikasyon kung saan ang welding slag ay kailangang pigilan mula sa pagharang sa mga thread
