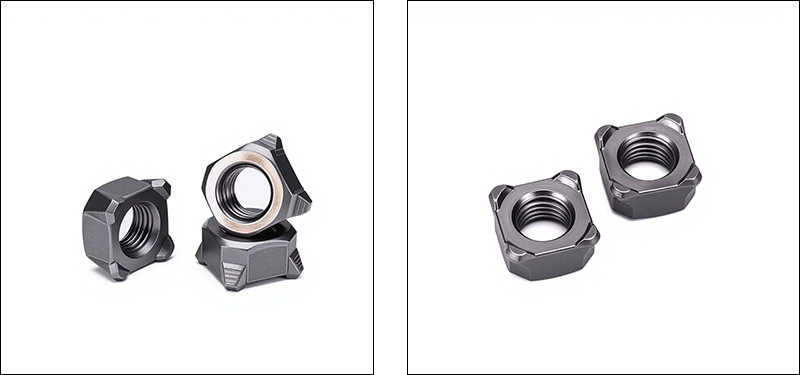

Square Projection Weld Nuts

Mga Katangiang Pang-istruktura

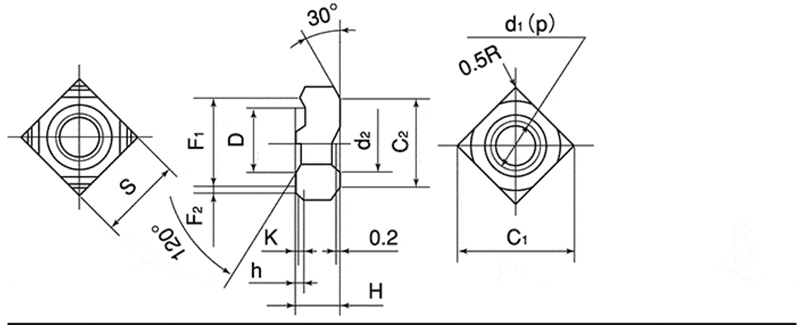

Ang square projection weld nuts ay isang square nut na may maraming welding projection sa ibaba. Ang disenyo ng istruktura nito ay nakasentro sa tatlong pangunahing layunin: pagiging maaasahan ng welding, tumpak na pagpoposisyon, at pagganap ng anti-turning.

【1】Square base

（1）Hugis: Isang perpektong parisukat na may pantay na haba ang lahat ng apat na gilid at nasa tamang mga anggulo ang lahat ng apat na sulok. Maaari itong awtomatikong maiwasan ang pag-ikot kapag ito ay umaangkop sa parisukat na butas ng workpiece.

（2）Lapad ng gilid: Halimbawa, ang M8 ay 14mm, ang M10 ay 17mm. Nagbibigay ito ng sapat na lugar na may pressure-bearing upang maiwasan ang mga mani na makaalis sa base material habang hinang.

（3）Kapal (taas): Karaniwang 6 hanggang 10mm. Tinitiyak nito ang sapat na haba ng pakikipag-ugnayan ng thread upang magbigay ng lakas ng koneksyon.

【2】Welding projectmga aksyon

（1）Dami: Ibinahagi sa isang apat na puntong simetriko na paraan upang matiyak ang pare-parehong kasalukuyang at balanseng weld core

（2）Posisyon: Sa apat na sulok ng ilalim na ibabaw, malapit sa gilid, upang mapahusay ang katatagan ng hinang

（3）Hugis: Spherical o conical-topped na hugis, na may makinis na tuktok

（4）Taas: 0.5 ~ 1.2 mm, upang matiyak ang malapit na pakikipag-ugnay sa base na materyal

Lapad/Diameter: Tinatayang 1.5 ~ 2.5 mm

【3】Internal na thread

（1）Detalye ng thread: Sukatan M4 hanggang M16, Imperial #6 hanggang 5/8″. Bumubuo ng nababakas na koneksyon gamit ang katugmang bolts.

（2）Katumpakan ng thread: 6H (metric), 2B (imperial). Tinitiyak ang isang mahusay na akma sa pagitan ng Square projection weld nuts at ang bolt.

（3）Haba ng thread: Nagbibigay ng sapat na haba ng pakikipag-ugnayan ng thread.

（4）Thread orientation: Maaaring may mga chamfer ang entry end para sa madaling pagpasok ng bolt.

Mga Madalas Itanong

（1）Anong paraan ng welding ang angkop para sa Square projection weld nuts? Ano ang mga parameter?

Ang pinakakaraniwang ginagamit na paraan ay Resistance Projection Welding. Kunin ang welding ng isang M8 low-carbon steel nut sa isang 1.5mm low-carbon steel plate bilang isang halimbawa. Ang mga reference na parameter ay: kasalukuyang 8-11 kA, electrode pressure 2.5-4.0 kN, welding frequency 8-15 cycles (humigit-kumulang 0.16-0.3 segundo).

（2）Anong mga pamantayan ang sinusunod ng iyong Square projection weld nuts?

Mahigpit naming sinusunod ang DIN 928 (ang pamantayang Aleman, ang pinakamalawak na ginagamit sa buong mundo), ASME B18.1 (ang pamantayang Amerikano) at GB/T 13681.2 (ang pambansang pamantayang Tsino).

（3）Paano masisiguro ang pagganap ng welding ng mga mani?

Ang pangunahing bahagi ng pagganap ng hinang ay ang nilalaman ng carbon ay dapat na ≤ 0.25%. Nagsasagawa kami ng spectral analysis sa bawat batch ng mga hilaw na materyales upang matiyak na ang komposisyon ng kemikal ay kwalipikado. Kasabay nito, ang taas at hugis ng mga protrusions ay mahigpit na kinokontrol sa loob ng tolerance range.
