Uri ng U3 Projection Weld Stud

Ang uri ng U3 projection weld stud ay madaling i-weld sa bakal na ibabaw, at ang kanilang mga metric thread ay akmang-akma sa karaniwang mga mani. Ito ay lubos na angkop para sa mabilis na koneksyon sa mga proyektong metal. Ang supplier ng Xiaoguo® ay mahigpit na sumusunod sa mga pamantayan ng IFI 148-1-2002.

Modelo:IFI 148-1-2002

Magpadala ng Inquiry

Paglalarawan ng Produkto

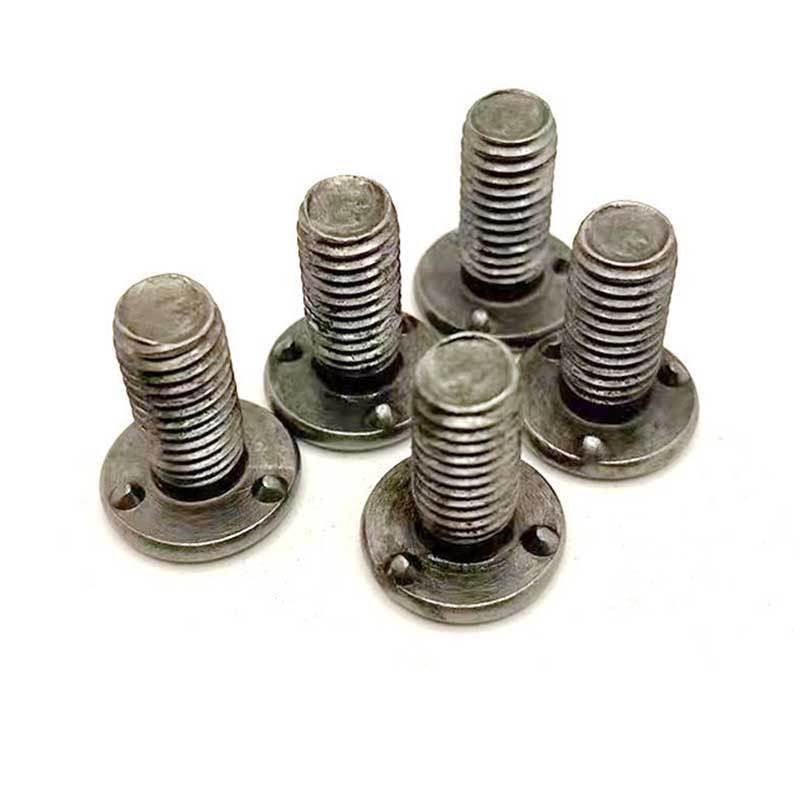

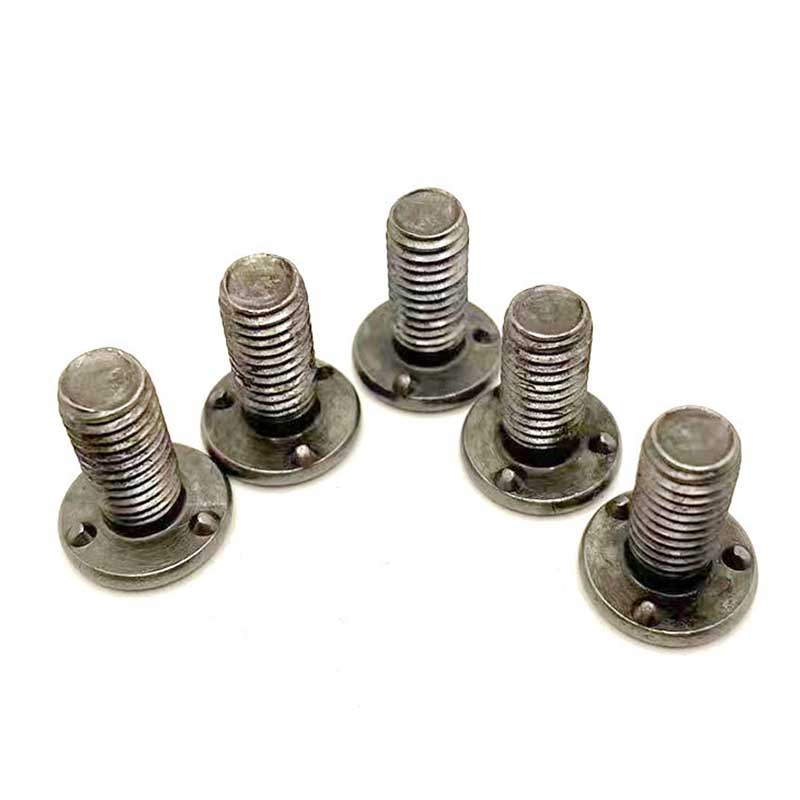

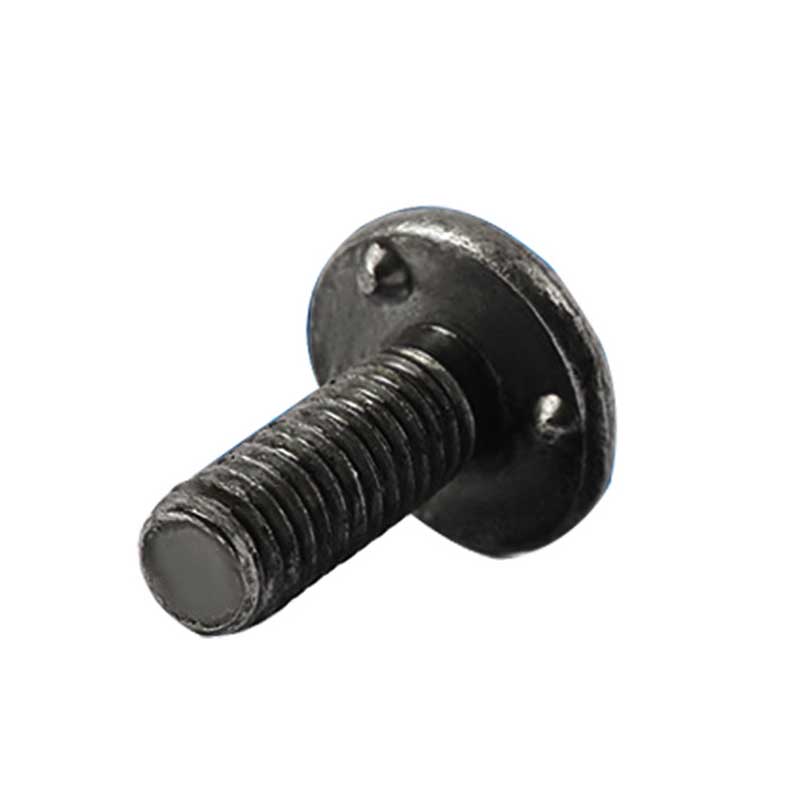

Ang uri ng U3 projection weld stud ay isang bahagi ng pangkabit na partikular na idinisenyo para sa mga pag-install ng welding. Mula sa hitsura, mayroong tatlong symmetrically distributed na maliliit na protrusions sa ibaba ng ulo ng stud na ito, at ang tatlong protrusions na ito ay ang mga pangunahing istruktura na ginagamit para sa hinang.

Mga aplikasyon at parameter

Mon	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

Maaaring gamitin ang uri ng U3 projection weld stud para ayusin ang mga wiring harness ng trailer. Maaari nilang lutasin ang problema ng mga cable ties na natigil sa trailer wiring harness. I-weld ang mga ito nang direkta sa frame ng trailer bawat 12 pulgada. Ang annular welding ring nito ay lubusang natutunaw at mabilis ang welding speed. Ang clamp-on wire harness fixture ay naayos sa stud nang hindi nangangailangan ng pagbabarena. Sa mga magaspang na kalsada, ang seismic performance nito ay mas mahusay kaysa sa bonded supports.

Ang uri ng U3 projection weld stud ay ginagamit para sa pagtatayo ng mga bracket ng solar panel. Kung gusto mong mag-install ng mga solar rails sa isang manipis na corrugated na bubong, maaari nilang maiwasan ang pagtagas. Weld ang solar rail sa pamamagitan ng roof panel sa purlin sa ibaba. Maaaring pigilan ng hot-melt sealing ang pagpasok ng tubig. Ayusin ang guide rail nang direkta sa mga stud gamit ang mga bolts.

Uri ng U3 projection weld studs para sa conveyor rail fixation. Ang mga bolts ng gabay sa manipis na frame ay nahulog, kaya maaari mo itong gamitin upang palakasin ang bracket. Weld kasama ang frame bawat 18 pulgada. Ayusin ang guide rail sa studs gamit ang bolts. Bawasan ang downtime sa mga pabrika ng pagkain na dulot ng thread detachment.

Hinang

Uri ng U3 projection weld studs sa panahon ng hinang, ang tatlong protrusions sa ibaba ng ulo ay maaaring ganap na makipag-ugnay sa ibabaw ng workpiece. Sa pamamagitan ng init na nabuo ng welding current, ang mga protrusions at ang workpiece ay mabilis na natutunaw at nagsasama-sama, na bumubuo ng isang napaka-matatag na koneksyon na makatiis ng malaking tensile at shear forces.
